स्वचालित एफएम200 फायर सिस्टम ट्यूब - विद्युत कैबिनेट अग्नि सुरक्षा के लिए प्रत्यक्ष रिलीज

1. उत्पाद अवलोकन

1.1 तकनीकी विशिष्टताएँ

कवरेज गणना पर महत्वपूर्ण नोट्स:

• संरक्षित स्थान की मात्रा की गणना करते समय, अंदर के सभी उपकरण (जैसे, इंजन ब्लॉक, बैटरी, या रैक) शामिल करें। उपकरण की मात्रा कम न करें.

• इस प्रणाली के लिए डिज़ाइन किया गया हैसंलग्न स्थान. आंशिक उद्घाटन, उच्च वायु प्रवाह, या सक्रिय वेंटिलेशन बुझाने की प्रभावशीलता को काफी कम कर सकता है।

• अग्नि व्यवहार में कई चर शामिल होते हैं जिनका अनुमान लगाना मुश्किल होता है। इसलिए, सभी परिस्थितियों में सफल निवारण की गारंटी नहीं दी जा सकती।

• प्रभावी आग दमन एजेंट की मात्रा के अलावा कई कारकों पर निर्भर करता है, जिनमें शामिल हैं:

  • अंतरिक्ष ज्यामिति और परिक्षेत्र की डिग्री

  • वायु परिसंचरण और वेंटिलेशन

  • परिवेश का तापमान

• इष्टतम सिस्टम चयन (एजेंट प्रकार, भरण मात्रा और स्थापना विधि) के लिए, हमारी तकनीकी टीम से परामर्श करें।

अनुपयुक्त अनुप्रयोग:
ये सिस्टम हैउपयुक्त नहींके लिए:

• रसायन जो हवा के बिना तेजी से ऑक्सीकरण करते हैं (उदाहरण के लिए, सेलूलोज़ नाइट्रेट, बारूद)

• प्रतिक्रियाशील धातुएँ (जैसे, लिथियम, सोडियम, पोटेशियम, मैग्नीशियम, टाइटेनियम, ज़िरकोनियम, यूरेनियम, प्लूटोनियम)

उपयोग प्रतिबंध:

• ये सिस्टम हैपोर्टेबल अग्निशामक नहीं. इसे मैन्युअल रूप से संचालित करने या एजेंट को हाथ से निर्देशित करने का प्रयास न करें।

• इस प्रणाली का प्रयोग करेंकेवलजैसा कि इस मैनुअल में बताया गया है।

1.2 सिस्टम ऑपरेशन

स्वचालित अग्नि शमन ट्यूब को विशेष रूप से उच्च अग्नि जोखिम वाले छोटे बाड़ों की सुरक्षा के लिए डिज़ाइन किया गया है। यह संचालित होता हैबिना किसी बाहरी बिजली आपूर्ति केऔर पूरी तरह से गर्मी का पता लगाकर सक्रिय होता है।

जब संरक्षित बाड़े के अंदर का तापमान महत्वपूर्ण सीमा तक बढ़ जाता है, तो डिटेक्शन ट्यूब उस बिंदु पर पिघल जाती है जहां गर्मी सबसे तीव्र होती है। यह एक ऐसा छिद्र बनाता है जो पूरे बुझाने वाले एजेंट को सीधे अग्नि स्रोत पर छोड़ता है - तेजी से, लक्षित दमन प्रदान करता है।

1.3 सिस्टम अनुप्रयोग

संरक्षित आयतन के आधार पर, यह प्रणाली निम्नलिखित अनुप्रयोगों के लिए उपयुक्त है (और इससे अधिक भी हो सकती है):

• समुद्री: नाव के इंजन के डिब्बे

• सड़क पर चलने वाले वाहन: कार, एसयूवी, वैन, आरवी, मिनीबस

• ऑफ-रोड वाहन: एटीवी, ट्रैक्टर, फोर्कलिफ्ट, निर्माण उपकरण, गोल्फ कार्ट, घास काटने की मशीन

• विद्युत अवसंरचना: स्विचबोर्ड, फ़्यूज़ बॉक्स, सर्वर रैक, विद्युत कैबिनेट

2. सिस्टम संरचना

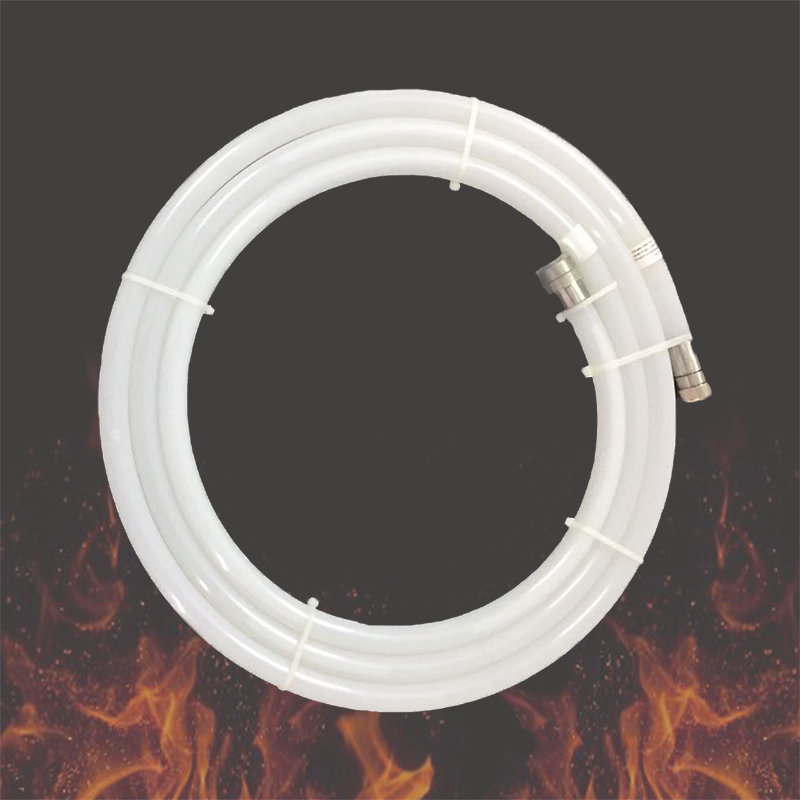

2.1 दबाव ट्यूब

प्रेशर ट्यूब कार्य करती हैदोहरे कार्य-भंडारण पोत और पता लगाने वाले तत्व दोनों के रूप में। बुझाने वाला एजेंट सीधे ट्यूब के अंदर जमा होता है।

सामग्री गुण:
ट्यूब एक विशेष प्लास्टिक से निर्मित होती है जो गर्मी-स्थिर और यूवी प्रतिरोधी होती है। यह निम्न के लिए उत्कृष्ट प्रतिरोध प्रदान करता है:

• अधिकांश अल्कोहल, क्षार और पानी

• ईथर, कीटोन और हाइड्रोकार्बन

• खनिज तेल, मानक ईंधन, नमक समाधान और कार्बनिक अम्ल

रासायनिक अनुकूलता:
खनिज एसिड, फिनोल, या अन्य आक्रामक रसायनों से जुड़े अनुप्रयोगों के लिए, कृपया स्थापना से पहले हमारी तकनीकी टीम से परामर्श लें।

हैंडलिंग सावधानियों:

• ट्यूब हैहमेशा दबाव में-ध्यान से संभालें।

• करनानहींट्यूब को क्षति पहुंचाना, छेदना, गिराना या फेंकना।

• परिवहन के दौरान: आवाजाही से सुरक्षित; ज़मीनी घर्षण से बचें.

• करनानहींक्षतिग्रस्त ट्यूब को ठीक करने का प्रयास।

• सूखे, अच्छी तरह हवादार क्षेत्र में स्टोर करें:

  • मजबूत ताप स्रोत

  • आक्रामक रसायन (कास्टिक या संक्षारक पदार्थ)

  • नुकीली वस्तुएं

  • कंपन या भारी लोडिंग

हमेशा मान लें कि ट्यूब पर दबाव हैजब तक कि खाली होने की पुष्टि न हो जाए।

2.2 अग्निशामक एजेंट - एचएफसी-227ईए या नोवेक 1230

स्वास्थ्य एवं सुरक्षा सूचना:

यद्यपि एजेंट को गैर विषैले के रूप में वर्गीकृत किया गया है, अनावश्यक जोखिम से बचा जाना चाहिए:

• कोई भी व्यक्ति उजागर न रहेखतरनाक स्तर से नीचे की सांद्रता पर भी, एजेंट को 5 मिनट से अधिक समय तक।

• डिस्चार्ज होने पर, एजेंट को रिहा कर दिया जाता हैउच्च दबाव और बहुत कम तापमान.

सुरक्षित स्थापना दूरी:

• कम से कम बनाए रखें1 मीटरकिसी भी स्थायी कार्यस्थल से, जब तक कि सिस्टम बंद न हो या कर्मियों पर एजेंट डिस्चार्ज को रोकने के लिए बाधाएं स्थापित न हों।

दम घुटने का जोखिम:

• गैसीय रूप में एजेंट हैहवा से भी भारी. यह निचले या बंद क्षेत्रों में जमा हो सकता है, जिससे ऑक्सीजन की कमी और दम घुटने की समस्या हो सकती है।

• सिस्टम डिस्चार्ज के बाद, क्षेत्र को प्राकृतिक या यंत्रवत् हवादार करें।अंदर न आएंजब तक वेंटिलेशन पूरा न हो जाए.

अधिभोग संबंधी विचार:
यदि लोग संरक्षित क्षेत्र में नियमित रूप से मौजूद रहते हैं, तो यह सुनिश्चित करने के लिए हमसे परामर्श करें कि सिस्टम डिज़ाइन डिस्चार्ज के दौरान सुरक्षित एकाग्रता स्तर से अधिक होने से बचाता है।

साँस लेने के खतरे:

• वाष्प में सांस न लें. उच्च-सांद्रण एक्सपोज़र का कारण हो सकता है:

  • तंत्रिका गतिविधि का अस्थायी नुकसान, सुन्नता, चक्कर आना, भ्रम

  • समन्वय की हानि, उनींदापन, बेहोशी

  • अनियमित दिल की धड़कन, घबराहट, बेहोशी, कमजोरी

• अत्यधिक सांद्रता बिना किसी चेतावनी के मृत्यु का कारण बन सकती है।

शीतदंश और नेत्र सुरक्षा:

• लिक्विड एजेंट पैदा कर सकता हैशीतदंशत्वचा या आँख के संपर्क में आने पर.

• हमेशा पहने:

  • सुरक्षात्मक दस्ताने(अभेद्य प्रकार) लीक को संभालते समय

  • बगल की ढाल के साथ सुरक्षा चश्मास्थापना, निरीक्षण, या रखरखाव के दौरान

थर्मल अपघटन चेतावनी:

• एजेंट लंबे समय तक उच्च तापमान के संपर्क में रहने पर विघटित हो जाता है, जिससे विषाक्त उपोत्पाद (हाइड्रोजन हेलाइड्स) बनता है।

• आग लगने के बाद, एजेंट को लंबे समय तक गर्मी के संपर्क में रहने से बचाने के लिए तुरंत हवादार करें।

• सिस्टम का प्रयोग करेंकेवलनिर्माता द्वारा निर्दिष्ट तरीके से.

2.3 दबाव नापने का यंत्र

वर्तमान प्रणाली के दबाव को सीधे दबाव गेज से पढ़ा जा सकता है, जो ट्यूब फिटिंग पर लगा होता है।

2.4 पाइप फिटिंग

• ट्यूब को दोनों सिरों पर सील कर दिया जाता हैस्टेनलेस-स्टील फिटिंगदबाव बनाए रखने के लिए.

• एक फिटिंग दबाव नापने का यंत्र को समायोजित करती है; दूसरे को सीलिंग स्क्रू से सील कर दिया गया है।

• फिटिंग एक वैकल्पिक कनेक्शन की भी अनुमति देती हैप्रेशर स्विच, जो आंतरिक दबाव की निगरानी करता है और डिस्चार्ज होने पर अलार्म पैनल या बाहरी डिवाइस (उदाहरण के लिए, बिजली काटने के लिए) को सिग्नल भेजता है।

महत्वपूर्ण:

• करनानहींजब ट्यूब दबाव में हो तो फिटिंग हटाने का प्रयास करें।

• भंडारण और परिवहन के दौरान धातु के हिस्सों को संक्षारक पदार्थों से बचाएं।

3. स्थापना

3.1 उत्पाद स्थापना

खोलना:

• ट्यूब को पैकेजिंग के अंदर केबल संबंधों से सुरक्षित किया गया है। संबंध काटेंसावधानी सेट्यूब को रिलीज़ करने के लिए.

• फिटिंग या ट्यूब की सतह से सिलिकॉन या प्लास्टिक कुशन हटा दें।

बढ़ते सहायक उपकरण:

• इंस्टालेशन केबल संबंध शामिल हैं। अन्य बढ़ते तरीकों (उदाहरण के लिए, रबर-इन्सुलेटेड धातु क्लैंप) का उपयोग किया जा सकता है, बशर्ते वे बाड़े के वातावरण के लिए उपयुक्त हों।

• अनुशंसित: आग के दौरान ट्यूब को अलग होने से बचाने के लिए टिकाऊ, गर्मी प्रतिरोधी माउंट का उपयोग करें।

• उपयोग नहीं करोधातु बांधने वाली सामग्री (स्टील क्लैंप, तार, शीट धातु) जो ट्यूब के सीधे संपर्क में आ सकती हैं।

ट्यूब रूटिंग:

• बांधने पर ट्यूब का आकार होता हैनिर्दिष्ट नहीं है-इसे बाड़े के लेआउट के अनुसार अनुकूलित किया जा सकता है।

चेतावनी लेबल:

• चेतावनी लेबल को a पर लागू करेंसमतल, दृश्यमान सतह.

• लगाने से पहले सतह को अच्छी तरह साफ कर लें।

• करनानहींउन क्षेत्रों पर लागू करें जो उच्च तापमान (उदाहरण के लिए, इंजन ब्लॉक) तक पहुंचते हैं।

3.2 स्थापना निर्देश

1. पोजिशनिंग: सिस्टम को यथासंभव उच्चतम जोखिम वाले क्षेत्रों के करीब रखें।

2. बाधाओं से बचें: उन अवरोधों के पीछे स्थापित न करें जो एजेंट के प्रवेश को अवरुद्ध कर सकते हैं और बुझाने की प्रभावशीलता को कम कर सकते हैं।

3. ध्यान से संभालें: नुकीली वस्तुओं के संपर्क से बचें। जबरदस्ती न मोड़ें और न ही ट्यूब को तोड़ें।

4. सुरक्षित माउंटिंग: सिस्टम को मजबूती से बांधें ताकि वह हिल न सके। माउंट के बीच अधिकतम अंतर:25 सेमी.

5. ठोस भागों के लिए लंगर: केवल स्थिर संरचनात्मक घटकों को ही बांधें - कभी भी गतिशील भागों (उदाहरण के लिए, इंजन पंखे) पर नहीं। सुनिश्चित करें कि वाहन संचालन के दौरान फास्टनर बरकरार रहें।

6. हीट सोर्स क्लीयरेंस: ट्यूब को अधिक भागों के सीधे संपर्क में या उसके ठीक बगल में न रखें80°सेऑपरेशन के दौरान (उदाहरण के लिए, इंजन ब्लॉक, टर्बोचार्जर, एग्जॉस्ट पाइप, इंडक्टर्स)।

7. पर्यावरण संरक्षण: आक्रामक रसायनों और सीधे मौसम की स्थिति के संपर्क से बचें।

8. अन्य उपकरणों को नुकसान से बचाएं: सुनिश्चित करें कि स्थापना से आसपास के घटकों को नुकसान न हो।

9. गैल्वेनाइज्ड/जिंक-प्लेटेड संपर्क चेतावनी: करनानहींट्यूब को गैल्वेनाइज्ड या जिंक-प्लेटेड वस्तुओं से संपर्क करने दें, क्योंकि इससे गैल्वेनिक क्षरण हो सकता है और ट्यूब खराब हो सकती है और विफलता हो सकती है।

3.3 चेतावनियाँ

• उपयोगकेवल मूल घटक. गैर-अनुमोदित वस्तुओं के साथ भागों को बदलने से वारंटी समाप्त हो जाती है, सिस्टम में खराबी हो सकती है, और सुरक्षा जोखिम पैदा हो सकता है।

• सिस्टम एक हैस्टैंडअलोन इकाई. करनानहींएकाधिक इकाइयों को एक साथ जोड़ें।

• सिस्टम हैसंगत नहींअन्य अग्नि शमन प्रणालियों के साथ। आपस में जुड़ने का प्रयास न करें.

• स्थापना द्वारा किया जाना चाहिए18 वर्ष या उससे अधिक आयु के योग्य कार्मिक. गलत संचालन से खराबी आ सकती है और सुरक्षा खतरे में पड़ सकती है।

4. रखरखाव

4.1 रखरखाव और शेल्फ जीवन

• सिस्टम की आवश्यकता हैकोई विशेष नियमित रखरखाव नहीं.

• अनुशंसित: जाँच करने के लिए आवधिक दृश्य निरीक्षण:

  • दबाव का स्तर

  • फिटिंग की जकड़न

  • रगड़ने या घिसने के लक्षण

• शेल्फ जीवन: 10 वर्ष (आवेदन शर्तों के आधार पर कम हो सकता है)।

4.2 उत्पाद निपटान

• एक डिस्चार्ज सिस्टम में धातु और प्लास्टिक के हिस्से होते हैं।

• के अनुरूप निस्तारण करेंस्थानीय अपशिष्ट प्रबंधन नियम.

• उचित पुनर्चक्रण के लिए, चार्ज किए गए सिस्टम को अपने स्थानीय आपूर्तिकर्ता को लौटा दें।

4.3 दृश्य निरीक्षण

हैंडलिंग के दौरान, आप निरीक्षण कर सकते हैंट्यूब के भीतर बुलबुले घूम रहे हैं-यह एजेंट और सिस्टम कार्यक्षमता की उपस्थिति को इंगित करता है।

इसके लिए निरीक्षण करें:

• ट्यूब पर गहरे खांचे, तनाव के निशान या डेंट

• धातु भागों पर संक्षारण

• फिटिंग के आसपास रिसाव का कोई संकेत

4.4 दबाव निरीक्षण

• एजेंट के भौतिक गुणों के कारण,दबाव परिवेश के तापमान के साथ बदलता रहता है:

  • उच्च तापमान → उच्च दबाव

  • बहुत कम तापमान → वाष्प दबाव शून्य तक पहुंच सकता है

4.5 चेतावनी - कब बदलें

सिस्टम को तुरंत बदलें यदि:

• इसे डिस्चार्ज या खाली कर दिया गया है

• इसे सीधे आग के संपर्क में लाया गया है

• धारा 4.3 में वर्णित अनुसार ट्यूब क्षति दिखाती है

• धातु के हिस्से जंग या दृश्यमान क्षति दर्शाते हैं

निषिद्ध कार्य:

• करनानहींदबाव नापने का यंत्र, सीलिंग पेंच, या दबाव स्विच खोल दें।

• करनानहींसिस्टम को संशोधित या मरम्मत करें—केवल योग्य कर्मचारी ही सर्विसिंग कर सकते हैं।

• अनधिकृत संशोधनों से वारंटी समाप्त हो जाती है और चोट लग सकती है।

हॉट सिस्टम सावधानी:

• यदि सिस्टम उच्च तापमान (उदाहरण के लिए, इंजन संचालन) के संपर्क में है, तो आंतरिक दबाव अधिक हो सकता है15 बार-विस्फोट दबाव के करीब पहुंचना।

• करनानहींगर्म सिस्टम पर यांत्रिक तनाव लागू करें। संभालने से पहले इसके ठंडा होने तक प्रतीक्षा करें।

5. अस्वीकरण

आपूर्तिकर्ता और निर्माता ऐसा करेंगेउत्तरदायी नहीं ठहराया जाएगाकिसी भी चोट, जीवन की हानि, संपत्ति की क्षति, या वित्तीय हानि के लिए:

• इस मैनुअल में दिए गए इंस्टॉलेशन, संचालन या रखरखाव के निर्देशों का पालन करने में विफलता

• सुरक्षा चेतावनियों का अनुपालन न करना

• अनधिकृत संशोधन या गैर-मूल घटकों का उपयोग
