IG541 स्वचालित अग्नि शमन प्रणाली का पाइप नेटवर्क प्रकार

विवरण:

IG541 मिश्रित गैस अग्नि शमन एजेंट रंगहीन, गंधहीन, गैर विषैले, गैर-प्रवाहकीय और विशुद्ध रूप से "हरी" संपीड़ित गैस। यह प्राकृतिक रूप से पाई जाने वाली गैसों से बना है—नाइट्रोजन, आर्गन और कार्बन डाइऑक्साइड—आसानी से उपलब्ध कच्चे माल के साथ. आग बुझाने के दौरान, यह दृश्यता में बाधा नहीं डालता है, न ही यह तापमान अंतर या संक्षारक अपघटन उत्पाद उत्पन्न करता है। इस एजेंट की रिहाई से प्राकृतिक गैसें पर्यावरण में वापस आ जाती हैं; इसमें कोई ओजोन-क्षयकारी क्षमता (ओडीपी) नहीं है, यह ग्रीनहाउस प्रभाव में योगदान नहीं देता है, और कोई वायुमंडलीय-हानिकारक रसायन पैदा नहीं करता है। हेलोन-आधारित या वैकल्पिक बुझाने वाले एजेंटों के विपरीत, यह आग बुझाने के दौरान उनके उपयोग से जुड़े विषाक्तता के मुद्दों से बचाता है, जिससे यह लगातार मानव गतिविधि वाले क्षेत्रों के लिए एक आदर्श विकल्प बन जाता है।

सिस्टम घटक, संरचना और पैरामीटर:

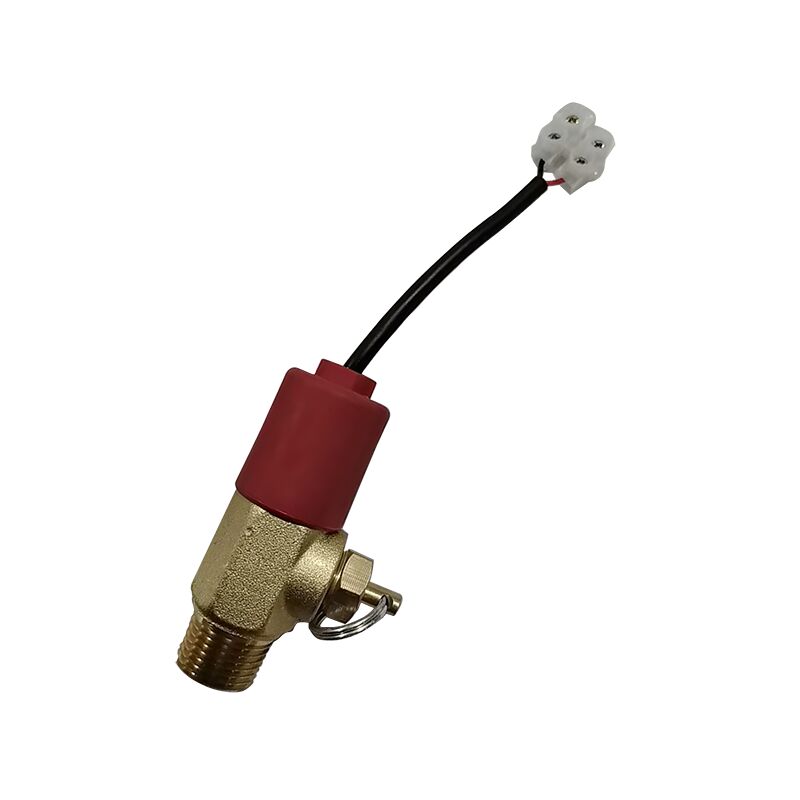

6. विद्युत चुम्बकीय चालक:

6.1 उद्देश्य

स्टार्टिंग गैस को अंदर सील करने के लिए स्टार्टिंग गैस सिलेंडर पर इलेक्ट्रोमैग्नेटिक कंटेनर वाल्व स्थापित किया जाता है। आग लगने के दौरान, नियंत्रक एक आग दमन आदेश जारी करता है, जिससे वाल्व के भीतर इलेक्ट्रोमैग्नेट को सक्रिय करके इसे खोला जाता है और शुरुआती गैस को छोड़ा जाता है। फिर गैस प्रारंभिक पाइपलाइन के माध्यम से प्रवाहित होती है, जो दमन के लिए आग बुझाने वाले एजेंट को छोड़ने के लिए संबंधित चयन वाल्व और कंटेनर वाल्व को सक्रिय करती है।

मॉडल _ संरचनात्मक आरेख और मुख्य प्रदर्शन पैरामीटर:

7. चयन वाल्व (जिसे वितरण वाल्व भी कहा जाता है):

संरचना: चयन वाल्व में मुख्य रूप से एक वाल्व बॉडी, एक ड्राइव सिलेंडर और अन्य घटक होते हैं।

कार्य सिद्धांत: चयन वाल्व का उपयोग संयुक्त वितरण प्रणालियों में किया जाता है। जब चयन वाल्व के अनुरूप सुरक्षा क्षेत्र में फायर अलार्म बजता है, तो फायर अलार्म नियंत्रक वितरण वाल्व से जुड़े ड्राइव वाल्व को खोलने के लिए डीसी 24V करंट आउटपुट करता है। सक्रियण गैस नियंत्रण वायु पाइप के माध्यम से बहती है, जो चयन वाल्व खोलती है; इसके बाद, आग बुझाने वाले एजेंट कंटेनर वाल्व को सक्रिय करने के लिए गैस नियंत्रण वायु पाइप और गैस चेक वाल्व से गुजरती है। फिर आग बुझाने वाले एजेंट को संग्रह पाइप, चयन वाल्व और वितरण नेटवर्क के माध्यम से सुरक्षा क्षेत्र में पहुंचाया जाता है। आपातकालीन स्थितियों में, चयन वाल्व खोलने के लिए हैंडल को मैन्युअल रूप से संचालित किया जा सकता है; हालाँकि, सामान्य परिस्थितियों में, कर्मियों को अनपेक्षित सक्रियण को रोकने के लिए हैंडल का संचालन नहीं करना चाहिए। बाहरी चित्र नीचे दिखाया गया है:

8. धातु की नली

8.1 उद्देश्य: कंटेनर वाल्व और चेक वाल्व के बीच एक लचीला कनेक्शन प्रदान करता है, जिससे मिश्रित गैस आग बुझाने वाले एजेंट पर प्रवाह प्रभाव कम हो जाता है।

8.2 संरचना: स्टेनलेस स्टील नालीदार पाइप और स्टेनलेस स्टील वायर जाल से निर्मित। कनेक्टिंग नली कंटेनर वाल्व और तरल चेक वाल्व को जोड़ने वाली पाइपलाइन के रूप में कार्य करती है, जो दबाव बफरिंग कार्यक्षमता प्रदान करती है। इसमें मुख्य रूप से स्टील-वायर ब्रेडेड नली और नली फिटिंग शामिल हैं। कनेक्टिंग नली का बाहरी स्वरूप और आयाम (जिसे विशिष्ट आवश्यकताओं के अनुसार कस्टम बनाया जा सकता है) इस प्रकार हैं:

9. एक तरफ़ा वाल्व

9.1 उद्देश्य: ट्यूब से मिश्रित गैस के बैकफ्लो को रोकने के लिए आईजी-541 कलेक्टर ट्यूब पर स्थापित किया गया।

9.2 संरचना: वाल्व बॉडी, वाल्व कोर और स्प्रिंग जैसे घटकों से बना है। इसमें एक नया डिज़ाइन, लचीला संचालन, उत्कृष्ट सीलिंग प्रदर्शन और कम द्रव प्रतिरोध शामिल हैं।

9.3 अनुप्रयोग: वाल्व कोर के लचीलेपन और सीलिंग प्रदर्शन का नियमित रूप से निरीक्षण किया जाना चाहिए।

10. वायवीय चेक वाल्व

10.1 उद्देश्य: सिस्टम स्टार्टअप के दौरान नियंत्रण एयर लाइन पर उपयोग के लिए।

10.2 संरचना: वाल्व बॉडी, वाल्व कोर और स्प्रिंग जैसे घटकों से बना है, जिसमें एक उपन्यास डिजाइन, सुचारू संचालन, उत्कृष्ट सीलिंग प्रदर्शन और आसान स्थापना शामिल है।

10.3 अनुप्रयोग: वायवीय नियंत्रण पाइपिंग प्रणाली कनेक्शन के लिए क्लैंप-प्रकार की पाइप फिटिंग का उपयोग करती हैφ8×1 तांबे की ट्यूब. वायवीय चेक वाल्व को वाल्व कोर के लचीलेपन और सीलिंग प्रदर्शन के नियमित निरीक्षण की आवश्यकता होती है।

11. प्रेशर सिग्नल फीडबैक डिवाइस

11.1 उद्देश्य: चयन वाल्व के आउटलेट छोर पर स्थापित (चयन वाल्व के बिना स्टैंडअलोन सिस्टम के लिए, इसे मैनिफोल्ड पर लगाया जा सकता है)। जब मिश्रित गैस आग बुझाने वाला एजेंट छोड़ा जाता है, तो दबाव स्विच सक्रिय हो जाता है, जो वेंट लाइट, ऑडियो-विज़ुअल अलार्म और नियंत्रण केंद्र को सिग्नल भेजता है।

11.2 संरचना: अन्य घटकों के अलावा एक वाल्व बॉडी, पिस्टन और माइक्रोस्विच से बना है। इसमें कॉम्पैक्ट आकार, हल्का डिज़ाइन और उच्च लचीलापन और विश्वसनीयता है।

11.3 अनुप्रयोग: स्थापना से पहले, पिस्टन के संचालन का निरीक्षण करें और माइक्रोस्विच के प्रदर्शन को मापें। स्थापना के दौरान, सुनिश्चित करें कि आवास किसी भी यांत्रिक तनाव के अधीन नहीं है।

12. संग्रह पाइप

12.1 उद्देश्य: कई कंटेनरों से एकत्र मिश्रित गैस आग बुझाने वाले एजेंट को मुख्य पाइपलाइन के माध्यम से संरक्षित क्षेत्र के भीतर वितरण नेटवर्क तक पहुंचाया जाता है।

12.2 संरचना: कलेक्टर पाइप को समग्र गैल्वनाइजिंग उपचार के साथ सीमलेस स्टील पाइप और फिटिंग को वेल्डिंग करके बनाया गया है। चेक वाल्व के लिए फिटिंग को आवश्यकतानुसार सिंगल-पंक्ति या डबल-पंक्ति कॉन्फ़िगरेशन में निर्मित किया जा सकता है।

12.3 अनुप्रयोग: कलेक्टर ट्यूब को मानक यू-बोल्ट का उपयोग करके सिलेंडर ब्रैकेट में सुरक्षित रूप से बांधा जाएगा।

13. संग्रह पाइप सुरक्षा वाल्व

13.1 अनुप्रयोग: कलेक्टर पाइप पर स्थापित। चूंकि संयुक्त वितरण प्रणाली एक चयन वाल्व का उपयोग करती है, कलेक्टर पाइप एक बंद खंड बनाता है। जब मिश्रित गैस जमा होती है, तो तापमान प्रभाव के कारण महत्वपूर्ण दबाव उत्पन्न होता है; इसलिए, कलेक्टर पाइप के पिछले सिरे पर एक सुरक्षा वाल्व स्थापित किया जाता है।

13.2 संरचना: एक वाल्व बॉडी और एक सुरक्षा डायाफ्राम से बना है। उच्च सुरक्षा और विश्वसनीयता के साथ एक नया डिज़ाइन पेश करता है।

14. स्टील सिलेंडर स्टैंड

14.1 उद्देश्य: आईजी-541 अग्निशामक इकाई को सुरक्षित करने के लिए उपयोग किया जाता है।

14.2 संरचना: सिलेंडर स्टैंड का निर्माण आयताकार पाइपों से किया गया है, जिसमें उत्कृष्ट शिल्प कौशल, सौंदर्य अपील और मजबूत विश्वसनीयता है।

14.3 अनुप्रयोग: सिलेंडर रैक परिवहन के लिए अलग किया जा सकता है और इसे साइट पर ही असेंबल किया जा सकता है। स्थापना स्थल समतल और चिकना होना चाहिए; यदि आवश्यक हो, तो इसे एंकर बोल्ट से सुरक्षित किया जा सकता है। कलेक्टर पाइप को सिलेंडर रैक के ऊपर लगाया जाना चाहिए। असेंबली के दौरान, सुनिश्चित करें कि सिलेंडर रैक का ऊर्ध्वाधर संरेखण ठीक से समायोजित किया गया है।

15. नोजल

नोजल सिस्टम के महत्वपूर्ण घटकों में से एक है। इसकी विशिष्टताएँ संरक्षित क्षेत्र की विशिष्ट आवश्यकताओं के आधार पर निर्धारित की जानी चाहिए।

15.1 संरचना: नोजल मुख्य रूप से नोजल बॉडी से बना होता है। बाहरी स्वरूप नीचे दिखाया गया है:

कार्य सिद्धांत: परमाणु आग बुझाने वाले एजेंट को स्प्रे करने के लिए संरक्षित क्षेत्र के भीतर नोजल स्थापित किया जाता है, जिससे पूरे क्षेत्र में एक समान कवरेज सुनिश्चित होता है।

16. कम-राहत उच्च-सील वाल्व

उपयोग:

गैस प्रणाली के भीतर प्रत्येक क्षेत्र की स्टार्टअप पाइपलाइनों में कम-रिसाव उच्च-सील वाल्व स्थापित किया गया है। जब स्टार्टअप डिवाइस में मामूली रिसाव होता है (पाइपलाइन दबाव के साथ)।≤0.1 एमपीए), लीक होने वाली गैस स्वचालित रूप से डिस्चार्ज हो जाती है, जिससे गैस संचय और दबाव निर्माण को रोका जा सकता है जो अनपेक्षित सिस्टम खराबी को ट्रिगर कर सकता है।

सिस्टम संचालन के दौरान, जैसे ही स्टार्टअप पाइपलाइन में दबाव तेजी से बढ़ता है, उचित सिस्टम स्टार्टअप सुनिश्चित करने के लिए कम-पास उच्च-प्रतिरोध वाल्व स्वचालित रूप से बंद हो जाता है।

16.1 लो-डिस्चार्ज हाई-सील वाल्व का बाहरी स्वरूप आरेख:

16.2 लो-डिस्चार्ज हाई-सील वाल्व का बाहरी स्वरूप आरेख:

17. प्रनिबंध राहत उपकरण

17.1 उद्देश्य: आईजी-541 के गैस दबाव में कमी के लिए।

17.2 संरचना: इनलेट और आउटलेट फ्लैंज, दबाव कम करने वाली छिद्र प्लेट और सीलिंग रिंग से बना है। विशेषताएं कॉम्पैक्ट आकार, उत्कृष्ट सीलिंग प्रदर्शन और स्थिर, विश्वसनीय संचालन।
