उत्पाद का विवरण
उत्पत्ति के प्लेस: गुआंगज़ौ, चीन
ब्रांड नाम: XINGJIN
प्रमाणन: CCC,CAC,ROHS
मॉडल संख्या: XJ-QEO-006
भुगतान और शिपिंग की शर्तें
न्यूनतम आदेश मात्रा: 1 सेट प्रणाली
मूल्य: Pricing based on quantity
पैकेजिंग विवरण: लकड़ी का बक्सा या प्लाईवुड बाहरी बक्सा बबल बैग या कागज के साथ
प्रसव के समय: उत्पाद मात्रा के अनुसार
भुगतान शर्तें: टी/टी, एल/सी
आपूर्ति की क्षमता: 3000 सेट / माह
रंग: |
रंगीन |
अनुकूलता: |
इलेक्ट्रॉनिक उपकरणों पर उपयोग के लिए सुरक्षित |
सुरक्षा: |
उच्च |
एजेंट प्रकार: |
स्वच्छ एजेंट |
भंडारण की स्थिति: |
द्रवीकृत संपीड़ित गैस के रूप में संग्रहीत |
प्रतिरूप संख्या: |
fk-5-1-12 स्वच्छता एजेंट |
दीवार: |
अधिकतम 10 पीपीएम |
विनिर्देश: |
FM-5-1-12 क्लीन एजेंट |
गंध: |
हल्की ईथर जैसी गंध |
भौतिक राज्य: |
दबाव में तरलीकृत गैस |
रासायनिकनाम: |
पेंटाफ्लोरोइथाइल आयोडाइड |
फ्रीजिंग पॉइंट: |
-108℃ |
ट्रेडमार्क: |
ज़िंगजिन / ओईएम |
प्रतिनिधि: |
fm200 |
परिवेश का तापमान: |
0~50℃ |
सटीकता भरना: |
±0.5% |
अधिकतम भरने का दबाव: |
5.6 एमपीए |
वैक्यूम दबाव: |
≤ -0.09 एमपीए |
ओसांक: |
10 पीपीएम मैक्स |
भरने की दर: |
प्रति सेकंड 3 किलो |
रंग: |
रंगीन |
अनुकूलता: |
इलेक्ट्रॉनिक उपकरणों पर उपयोग के लिए सुरक्षित |
सुरक्षा: |
उच्च |
एजेंट प्रकार: |
स्वच्छ एजेंट |
भंडारण की स्थिति: |
द्रवीकृत संपीड़ित गैस के रूप में संग्रहीत |
प्रतिरूप संख्या: |
fk-5-1-12 स्वच्छता एजेंट |
दीवार: |
अधिकतम 10 पीपीएम |
विनिर्देश: |
FM-5-1-12 क्लीन एजेंट |
गंध: |
हल्की ईथर जैसी गंध |
भौतिक राज्य: |
दबाव में तरलीकृत गैस |
रासायनिकनाम: |
पेंटाफ्लोरोइथाइल आयोडाइड |
फ्रीजिंग पॉइंट: |
-108℃ |
ट्रेडमार्क: |
ज़िंगजिन / ओईएम |
प्रतिनिधि: |
fm200 |
परिवेश का तापमान: |
0~50℃ |
सटीकता भरना: |
±0.5% |
अधिकतम भरने का दबाव: |
5.6 एमपीए |
वैक्यूम दबाव: |
≤ -0.09 एमपीए |
ओसांक: |
10 पीपीएम मैक्स |
भरने की दर: |
प्रति सेकंड 3 किलो |

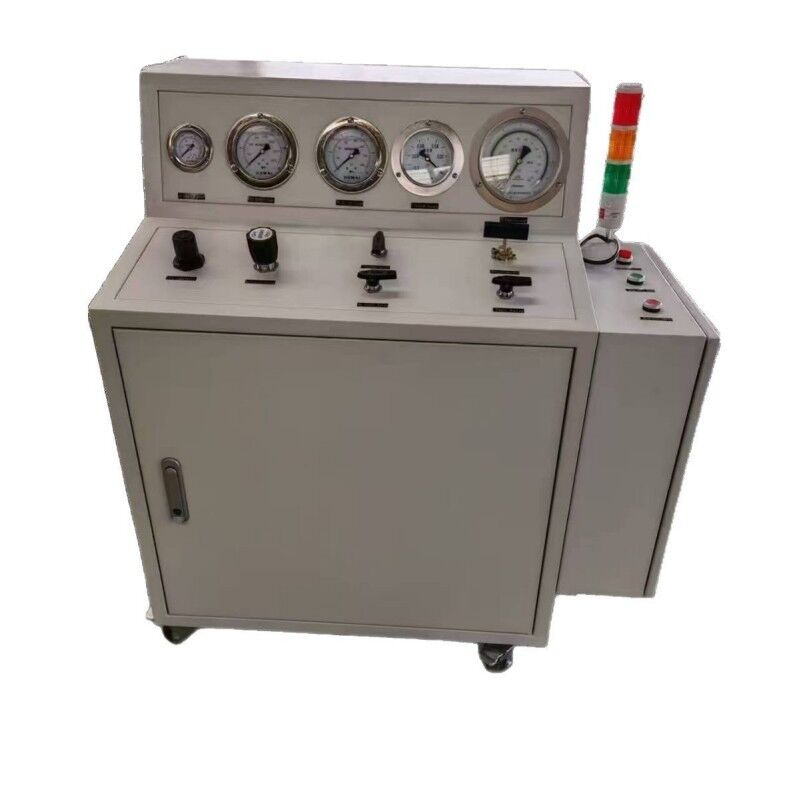

परफ्लुओरोहेक्सानोन अग्निशमन एजेंट फिलिंग उपकरण
उत्पाद अवलोकन:
यह परफ्लुओरोहेक्सानोन (नोवेक 1230) अग्निशमन एजेंट फिलिंग उपकरण एक पेशेवर, उच्च-सटीकता और सुरक्षित फिलिंग सिस्टम है जिसे क्लीन एजेंट फायर सप्रेशन सिस्टम के लिए डिज़ाइन किया गया है। इसका व्यापक रूप से फायर प्रोटेक्शन इंजीनियरिंग कंपनियों, सिस्टम इंटीग्रेटर्स, डेटा सेंटरों, पावर प्लांटों, पेट्रोकेमिकल सुविधाओं, टेलीकॉम रूमों और औद्योगिक संयंत्रों द्वारा उपयोग किया जाता है।
सिस्टम नाइट्रोजन प्रेशर रिडक्शन, फिलिंग प्रेशर अलार्म, वैक्यूम पंपिंग यूनिट और एक आरक्षित वजन अलार्म इंटरफ़ेस को एकीकृत करता है। यह सील, स्थिर और सटीक फिलिंग प्रदर्शन सुनिश्चित करने के लिए कई सिलेंडर आकारों का समर्थन करता है।
उपकरण वाल्व बॉडी फ़ंक्शन:
| F1 प्रेशर रिड्यूसिंग वाल्व | सिस्टम में प्रवेश करते समय नाइट्रोजन के दबाव को नियंत्रित करें ताकि एक स्थिर और सुरक्षित फिलिंग प्रक्रिया सुनिश्चित हो सके। |
| F2 प्रेशर रिलीफ वाल्व | उच्च दबाव क्षति से उपकरण और गैस सिलेंडर की सुरक्षा के लिए आपात स्थिति में अतिरिक्त दबाव छोड़ें। |
| F3 केमिकल स्टोरेज वाल्व | एजेंट स्टोरेज टैंक से फिलिंग सिलेंडर तक अग्निशमन एजेंट के प्रवाह को नियंत्रित करें। |
| F4 नाइट्रोजन स्टोरेज वाल्व | उपकरण पाइपलाइन में स्टोरेज टैंक से नाइट्रोजन गैस को नियंत्रित करें ताकि अग्निशमन एजेंट को भरने के लिए दबाव प्रदान किया जा सके। |
| F5 गैस सिलेंडर वाल्व | अग्निशमन एजेंट सिलेंडर को जोड़ने और सिलेंडर द्रव चैनल के खुलने या बंद होने को नियंत्रित करने के लिए उपयोग किया जाता है। |
| F6 वैक्यूम वाल्व | गैस सिलेंडर से हवा के निष्कर्षण को खोलने या बंद करने के लिए उपयोग किया जाता है ताकि सिलेंडर के अंदर दबाव कम हो सके और अग्निशमन एजेंट की शुद्धता सुनिश्चित हो सके। |
| F7 वाल्व | गैस सिलेंडर में परफ्लुओरोहेक्सानोन के प्रवाह को नियंत्रित करें |
| F8 वाल्व | गैस सिलेंडर तक नियंत्रित पहुंच |
| F9 वाल्व | गैस सिलेंडर में नाइट्रोजन के मार्ग को नियंत्रित करें और गैस सिलेंडर के लिए दबाव प्रदान करें। |
मुख्य लाभ
| विशेषता | लाभ |
|---|---|
| उच्च फिलिंग सटीकता (±0.5%) | एजेंट के सुसंगत वजन को सुनिश्चित करता है और मानवीय त्रुटि को कम करता है |
| अधिकतम फिलिंग दबाव: 5.6 MPa | FM200 फायर सप्रेशन सिस्टम के दबाव की आवश्यकताओं को पूरी तरह से पूरा करता है |
| वैक्यूम पंपिंग सिस्टम (≤ -0.09 MPa) | एजेंट की शुद्धता और सिस्टम की विश्वसनीयता में सुधार के लिए भरने से पहले अवशिष्ट हवा को हटाता है |
| स्वचालित दबाव अलार्म | सुरक्षित संचालन के लिए पूर्व-निर्धारित दबाव पर वास्तविक समय चेतावनी प्रदान करता है |
| मल्टी-सिलेंडर संगतता | इंजीनियरिंग और फैक्ट्री अनुप्रयोगों में विभिन्न सिलेंडर क्षमताओं के लिए उपयुक्त |
| स्थिर दबाव नियंत्रण | 0 से 10 MPa तक समायोज्य नाइट्रोजन दबाव कटौती सीमा |
विशिष्ट अनुप्रयोग
डेटा सेंटर फायर प्रोटेक्शन
पावर इंडस्ट्री फायर सप्रेशन सिस्टम
पेट्रोकेमिकल सुविधाएं
टेलीकॉम उपकरण कमरे
समुद्री और अपतटीय फायर सप्रेशन सिस्टम
फायर उपकरण निर्माता और रखरखाव प्रदाता
हेप्टाफ्लुओरोप्रोपेन फिलिंग ऑपरेशन:
चरण 1 – प्रारंभिक सेटअप और नाइट्रोजन फिलिंग
सिलेंडर वाल्व करने के बाद, इसे फिलिंग रूम में ले जाएं। सिलेंडर को सुरक्षित करें और सिलेंडर और फिलिंग स्टेशन के बीच पाइपिंग कनेक्ट करें। इलेक्ट्रिक संपर्क दबाव गेज अलार्म और दबाव कम करने वाले वाल्व आउटलेट दबाव को समायोजित करें। सिलेंडर कंटेनर वाल्व खोलें, फिर नाइट्रोजन से भरने के लिए नाइट्रोजन वाल्व को धीरे-धीरे खोलें। दबाव वृद्धि दर को प्रति मिनट 1 MPa से अधिक नहीं नियंत्रित करें जब तक कि दबाव निर्दिष्ट अधिकतम ऑपरेटिंग दबाव तक न पहुंच जाए (टेस्ट प्रेशर तुलना तालिका देखें)। सिलेंडर कंटेनर वाल्व बंद करें और सिलेंडर को सिलेंडर सील टेस्ट के लिए दबाव परीक्षण कक्ष में ले जाएं।
चरण 2 – वैक्यूम इवैक्यूएशन
सील टेस्ट पास करने के बाद सिलेंडर को फिलिंग रूम में प्लेटफॉर्म स्केल पर ले जाएं। सिलेंडर को सुरक्षित करें और पाइपिंग कनेक्ट करें। सिलेंडर कंटेनर वाल्व खोलें, फिर दबाव राहत के लिए प्रेशर रिलीफ वाल्व खोलें। दबाव राहत पूरा होने के बाद, वैक्यूम फ़ंक्शन को सक्रिय करें और वैक्यूम वाल्व खोलें। सिलेंडर को खाली करने के लिए वैक्यूम पंप शुरू करें। जब दबाव गेज -0.09 MPa के करीब पहुंचता है और स्थिर हो जाता है, तो वैक्यूम वाल्व बंद करें और वैक्यूम पंप बंद करें।
| वॉल्यूम | 8L-30L | 40L | 70L | 90L | 100L | 120L | 150L | 180L |
| न्यूनतम वैक्यूम समय | 30s | 40S | 50S | 56S | 60S | 65S | 78S | 93S |
चरण 3 – ओस बिंदु नियंत्रण
इलेक्ट्रिक संपर्क दबाव गेज और प्रेशर रिलीफ वाल्व आउटलेट दबाव को 1 MPa पर समायोजित करें। किसी भी अवशिष्ट गैस को विस्थापित करने के लिए नाइट्रोजन वाल्व और फिलिंग वाल्व खोलें और सिलेंडर को नाइट्रोजन से भरें। धीरे-धीरे नाइट्रोजन दबाव को 1 MPa तक समायोजित करें। पूरा होने पर, दोनों वाल्व बंद करें। सिलेंडर में गैस के ओस बिंदु की जांच के लिए एक ओस बिंदु मीटर का उपयोग करें। इसे 10 ppm के भीतर बनाए रखें। यदि ओस बिंदु 10 ppm से अधिक हो जाता है, तो एजेंट भरने के लिए आगे बढ़ने से पहले आवश्यकता पूरी होने तक इवैक्यूएशन और नाइट्रोजन प्रतिस्थापन दोहराएं।
चरण 4 – एजेंट फिलिंग
एक बार ओस बिंदु आवश्यक स्तर को पूरा कर ले, तो प्रेशर रिलीफ वाल्व खोलें। दबाव राहत पूरा होने के बाद, राहत वाल्व बंद करें और सिलेंडर को फिर से खाली करें। फिर वैक्यूम वाल्व बंद करें।
स्केल पर सिलेंडर का वजन टेयर करें, फिर उत्पादन आदेश या विनिर्देशों के अनुसार वांछित एजेंट वजन सेट करें। एजेंट वाल्व और फिलिंग वाल्व खोलें और सिलेंडर भरें। साथ ही, दबाव राहत के लिए सिलेंडर पर दबाव गेज खोलें। जब दबाव गेज अग्निशमन एजेंट को छोड़ना शुरू कर देता है, तो वेंटिंग बंद करें और गेज को सुरक्षित रूप से बंद करें।
जब एजेंट निर्धारित वजन तक पहुंच जाता है, तो फिलिंग स्टेशन एक ओवर-वेट अलार्म बजाएगा, जो पूरा होने का संकेत देगा और लाइन को स्वचालित रूप से बंद कर देगा। फिर एजेंट वाल्व को मैन्युअल रूप से बंद करें।
फिलिंग विनिर्देश:
3 किग्रा प्रति सेकंड से अधिक नहीं की फिलिंग दर बनाए रखें
फिलिंग वॉल्यूम टॉलरेंस: +0.5 किग्रा / -0 किग्रा (उदाहरण के लिए, 60 किग्रा ऑर्डर के लिए, 60 और 60.5 किग्रा के बीच फिलिंग को नियंत्रित करें)
चरण 5 – नाइट्रोजन प्रेशराइजेशन
विशिष्ट तापमान स्थितियों के लिए आवश्यक फिलिंग दबाव के अनुसार प्रेशर रिड्यूसिंग वाल्व आउटलेट दबाव को समायोजित करें। इलेक्ट्रिक संपर्क दबाव गेज अलार्म सेट करें। नाइट्रोजन वाल्व और फिलिंग वाल्व खोलकर सिलेंडर को धीरे-धीरे प्रेशराइज करें। प्रेशराइजेशन दर को प्रति मिनट 1 MPa से अधिक नहीं नियंत्रित करें।
जब फिलिंग दबाव निर्दिष्ट स्तर तक पहुंच जाता है, तो दोनों वाल्व बंद करें। फिर सिलेंडर कंटेनर वाल्व बंद करें और पाइपलाइन में दबाव राहत के लिए प्रेशर रिलीफ वाल्व खोलें। दबाव राहत पूरा होने के बाद, सिलेंडर कंटेनर वाल्व से पाइपलाइन को डिस्कनेक्ट करें। फिलिंग अब पूरी हो गई है।
चरण 6 – फिलिंग के बाद निरीक्षण और भंडारण
भरे हुए सिलेंडर को 1 घंटे के लिए आराम करने दें। सिलेंडर में एजेंट वजन और दबाव सत्यापित करें। यदि कोई दबाव हानि या वजन हानि नहीं है, तो सिलेंडर को भंडारण के लिए अर्ध-तैयार उत्पाद क्षेत्र में ले जाएं।
24 घंटे या उससे अधिक समय तक भंडारण के बाद, शिपमेंट से पहले दबाव की फिर से जांच करें। यदि दबाव बहुत कम है, तो संबंधित आवश्यकताओं को पूरा करने के लिए फिर से प्रेशराइज करें।
अतिरिक्त नोट: यदि एजेंट टैंक में एजेंट को डिस्चार्ज करने की अनुमति देने के लिए अपर्याप्त दबाव है, तो टैंक को प्रेशराइजेशन की आवश्यकता होती है। जोड़ा गया दबाव 2 MPa से अधिक नहीं होना चाहिए।
अक्सर पूछे जाने वाले प्रश्न:
प्र: क्या आप एक ट्रेडिंग कंपनी हैं या एक निर्माता?
ए: हम दोनों हैं। हमारे पास लगभग 15 वर्षों से अपना कारखाना है और हम अपने अंतरराष्ट्रीय ग्राहकों को उच्च-गुणवत्ता वाली सेवा प्रदान करने के लिए प्रतिबद्ध हैं।
प्र: क्या आप OEM उत्पादन प्रदान करते हैं?
ए: हाँ, हम सभी OEM ऑर्डर स्वीकार करते हैं। कृपया अपनी डिज़ाइन आवश्यकताओं के साथ हमसे संपर्क करें, और हम जल्द से जल्द एक प्रतिस्पर्धी कोट प्रदान करेंगे।
प्र: आप उत्पाद की गुणवत्ता कैसे सुनिश्चित करते हैं?
ए: हम TUV, SGS, और ISO गुणवत्ता नियंत्रण प्रणाली बनाए रखते हैं और सभी प्रक्रियाओं का सख्ती से पालन करते हैं। हमारी पेशेवर गुणवत्ता निरीक्षण टीम पैकेजिंग से पहले हमारी गुणवत्ता निरीक्षण दिशानिर्देशों के अनुसार प्रत्येक इकाई का अंतिम निरीक्षण करती है।
प्र: आपका डिलीवरी समय क्या है?
ए: जमा प्राप्त होने के 10–15 व्यावसायिक दिनों के बाद डिलीवरी आमतौर पर होती है, जो ऑर्डर की मात्रा पर निर्भर करती है। एक पूर्ण 20-फुट कंटेनर के लिए, उत्पादन में आमतौर पर 30–35 दिन लगते हैं।
प्र: क्या आप फिलिंग मशीनों के अलावा अन्य अग्निशमन उपकरण प्रदान करते हैं?
ए: हाँ। हम पेशेवर अग्निशमन उपकरणों की एक पूरी श्रृंखला प्रदान करते हैं, जिसमें श्रव्य और दृश्य अलार्म, धुआं निकास वाल्व, और FM200, CO2, और Novec 1230 के लिए पूर्ण अग्नि दमन प्रणाली शामिल हैं। अधिक जानकारी के लिए कृपया हमसे संपर्क करें।
