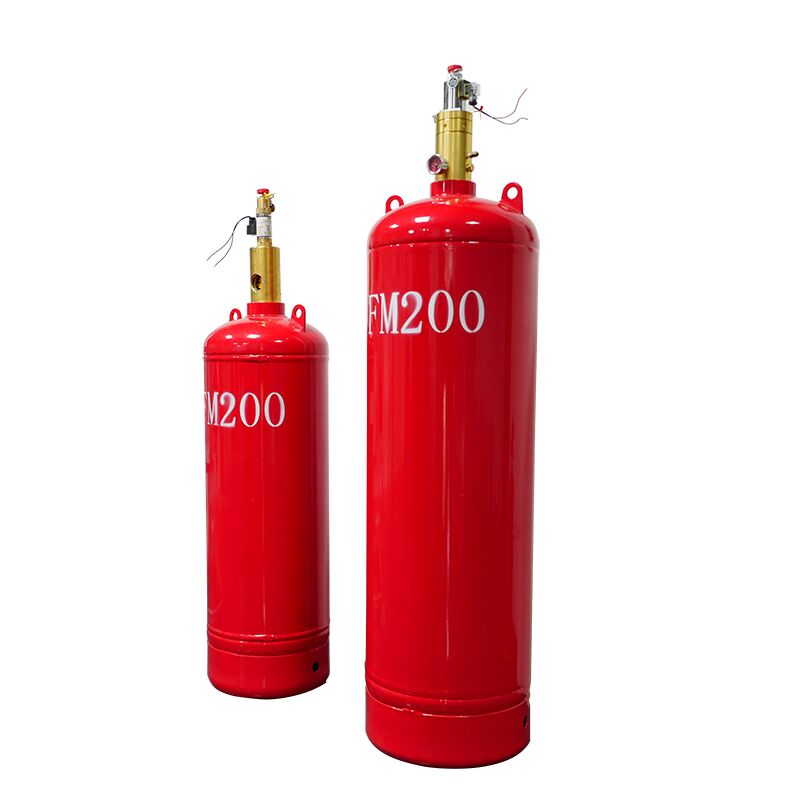

प्रोफेशनल ग्रेड स्टील सिलेंडर / एफएम200 संगत फायर सप्रेशन वेसल

एफएम200 पाइप नेटवर्क गैस सिलेंडर

पूर्ण प्रणाली परिचय:


एचएफसी-227ईए (एफएम200) स्वचालित अग्नि शमन प्रणाली एक व्यापक गैस-आधारित अग्नि दमन समाधान है। पूर्ण प्रणाली में निम्नलिखित घटक शामिल हैं:

• अग्नि शमन एजेंट सिलेंडर सेट और माउंटिंग ब्रैकेट

• ड्राइव गैस सिलेंडर सेट और कंटेनर वाल्व

• तरल चेक वाल्व और गैस चेक वाल्व

• ड्राइव डिवाइस और गैस नियंत्रण पाइपिंग

• मैनिफोल्ड, चयन वाल्व, टी, रिड्यूसिंग टी, एल्बो और रिड्यूसिंग एल्बो

• फ्लैंगेस, सुरक्षा वाल्व और सिग्नल फीडबैक डिवाइस

• पाइप नेटवर्क और डिस्चार्ज नोजल

• फायर डिटेक्टर और गैस फायर एक्सटिंग्विशिंग कंट्रोल पैनल

• श्रव्य और दृश्य अलार्म, अलार्म घंटी, डिस्चार्ज संकेतक और आपातकालीन स्टार्ट/स्टॉप बटन

अग्नि शमन एजेंट सिलेंडर सेट

1) उद्देश्य

सिलेंडर सेट को एचएफसी-227ईए (एफएम200) अग्नि शमन एजेंट को स्टोर करने के लिए डिज़ाइन किया गया है। यह एजेंट सीलिंग, नियंत्रित रिलीज, रीफिलिंग, ओवरप्रेशर रिलीफ और प्रेशर इंडिकेशन सहित कई आवश्यक कार्य प्रदान करता है।

2) संरचना

सिलेंडर सेट में एक कंटेनर वाल्व, एक साइफन ट्यूब और एक स्टोरेज कंटेनर होता है।

• स्टोरेज कंटेनर: एक रिफिल करने योग्य, वेल्डेड स्टील सिलेंडर जो जंग प्रतिरोध के लिए लाल एपॉक्सी कोटिंग के साथ समाप्त होता है।

• कंटेनर वाल्व: इसमें एक वाल्व बॉडी, एक्चुएटिंग डिवाइस, पिस्टन, प्रेशर इंडिकेटर और प्रेशर रिलीफ डिवाइस शामिल हैं। साइफन ट्यूब के साथ असेंबल होने के बाद, कंटेनर वाल्व सिलेंडर के उद्घाटन पर स्थापित किया जाता है। इसे बुझाने वाले एजेंट को छोड़ने के लिए वायवीय रूप से (नाइट्रोजन पायलट दबाव के माध्यम से) या मैन्युअल रूप से सक्रिय किया जा सकता है।

3) मुख्य तकनीकी पैरामीटर

4) स्थापना निर्देश

1. स्थिति निर्धारण: स्थापना स्थान डिजाइन चित्र के अनुरूप होना चाहिए। सिलेंडर को उनकी पहचान संख्या के अनुसार निर्दिष्ट क्रम में व्यवस्थित किया जाना चाहिए। सिलेंडरों के बीच ऊंचाई का अंतर 20 मिमी से अधिक नहीं होना चाहिए। ऑपरेटिंग साइड और किसी भी दीवार के बीच या आसन्न ऑपरेटिंग साइड के बीच 1.0 मीटर की न्यूनतम निकासी बनाए रखी जानी चाहिए।

2. मैनुअल आपातकालीन संचालन: आपातकाल में, एक्चुएटर से सुरक्षा पिन निकालें, मैन्युअल हैंडल को एक-एक करके संलग्न करें, और सभी कंटेनर वाल्व खोलने और बुझाने वाले एजेंट को छोड़ने के लिए कैम लीवर को घुमाएं।

5) रखरखाव निर्देश

मासिक आधार पर दृश्य निरीक्षण करें। सिलेंडर सेट का उपयोग जारी रखा जा सकता है केवल तभी जब निम्नलिखित शर्तों की पुष्टि हो:

• कोई प्रभाव विरूपण या यांत्रिक क्षति नहीं

• कोई दृश्य सतह जंग या संक्षारण नहीं

• सुरक्षात्मक कोटिंग बरकरार है

• सुरक्षा पिन और छेड़छाड़ सील जगह पर और क्षतिग्रस्त नहीं हैं

6) महत्वपूर्ण नोट

कंटेनर वाल्व पर सुरक्षा पिन विशेष रूप से कैम लीवर को स्थिति में लॉक करने के लिए डिज़ाइन किया गया है। सुरक्षा पिन को हटाया जाना चाहिए केवल जब कंटेनर वाल्व के मैन्युअल एक्ट्यूएशन की आवश्यकता हो। कैम लीवर को लॉक करना नहीं स्वचालित सिस्टम ऑपरेशन के दौरान कंटेनर वाल्व के सामान्य नाइट्रोजन-वायवीय एक्ट्यूएशन में हस्तक्षेप करता है।

विस्तृत पैरामीटर:
