गैस बुझाने के एकीकरण के साथ इंटेलिजेंट फायर अलार्म कंट्रोल पैनल

उत्पाद अवलोकन

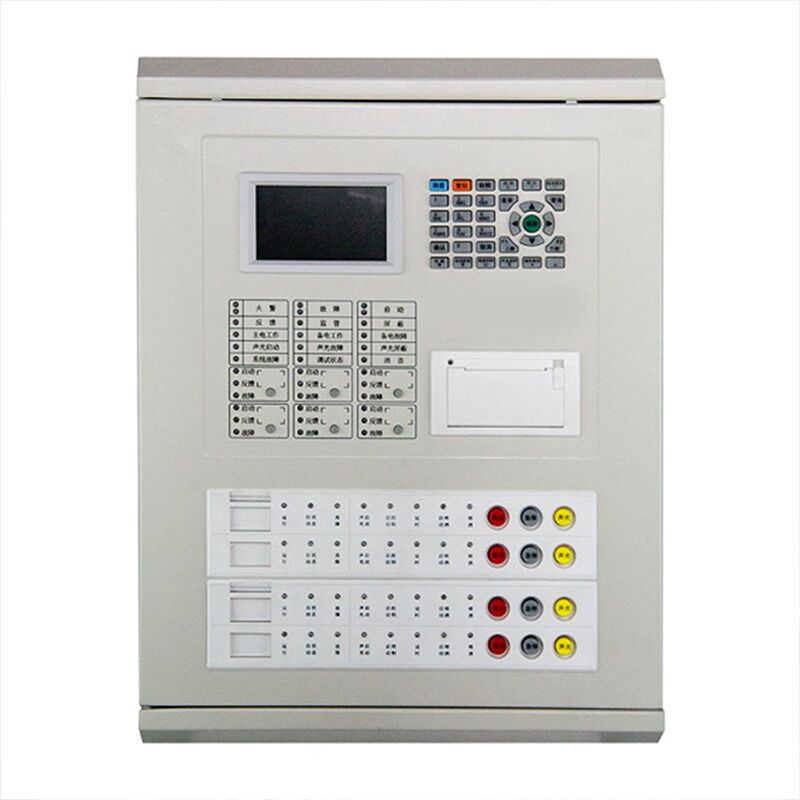

यह जेबी-क्यूबी-क्यूटीसी5015 फायर अलार्म कंट्रोल पैनल (एकीकृत) एक बुद्धिमान फायर अलार्म और लिंकेज कंट्रोल सिस्टम है जो फायर अलार्म और गैस बुझाने के नियंत्रण कार्यों को एक इकाई में एकीकृत करता है। वॉल-माउंटेड संरचना और मॉड्यूलर डिजाइन के साथ, इसमें एक बड़ा रंगीन चीनी अक्षर एलसीडी डिस्प्ले और अंतर्निहित प्रिंटर है। यह स्मोक डिटेक्टर, हीट डिटेक्टर, मैनुअल कॉल पॉइंट, साउंडर स्ट्रोब, गैस डिस्चार्ज इंडिकेटर और इनपुट/आउटपुट मॉड्यूल से जुड़ सकता है। कंट्रोल पैनल 4 स्वतंत्र फायर जोन के लिए गैस बुझाने के नियंत्रण और 1 लूप के लिए फायर अलार्म कार्यों का समर्थन करता है, जिसमें अलार्म लूप पर 255 एड्रेसेबल पॉइंट तक होते हैं। यह जीबी 4717-2005 और जीबी 16806-2006 मानकों का अनुपालन करता है, जो शॉपिंग मॉल, होटल, कार्यालय भवनों, डेटा केंद्रों, अस्पतालों, स्कूलों और औद्योगिक सुविधाओं में फायर अलार्म और लिंकेज नियंत्रण के लिए उपयुक्त है।

लागू स्थान

यह कंट्रोल पैनल निम्नलिखित वाणिज्यिक, सार्वजनिक और औद्योगिक भवनों में व्यापक रूप से उपयोग किया जाता है:

• वाणिज्यिक परिसर: शॉपिंग मॉल, डिपार्टमेंट स्टोर, सुपरमार्केट, ब्रांड स्टोर

• होटल और रेस्तरां: स्टार-रेटेड होटल, बिजनेस होटल, रेस्तरां, बैंक्वेट हॉल, सम्मेलन केंद्र

• कार्यालय भवन: ऑफिस टावर, बिजनेस सेंटर, औद्योगिक पार्क कार्यालय, सरकारी भवन

• शैक्षिक और स्वास्थ्य सेवा: अस्पताल, स्कूल, पुस्तकालय, संग्रहालय, सिनेमाघर, प्रदर्शनी हॉल

• डेटा केंद्र: सर्वर रूम, संचार हब, बैंक डेटा सेंटर, क्लाउड कंप्यूटिंग सेंटर

• औद्योगिक सुविधाएं: फैक्ट्री वर्कशॉप, गोदाम, इलेक्ट्रिकल रूम, कंट्रोल रूम, उत्पादन संयंत्र

• परिवहन हब: हवाई अड्डा टर्मिनल, रेलवे स्टेशन, मेट्रो स्टेशन, यात्री परिवहन केंद्र

• विशेष स्थान: अभिलेखागार, मूल्यवान सामान भंडारण, सटीक उपकरण कक्ष, विरासत स्थल

मुख्य लाभ

1. एकीकृत अलार्म और लिंकेज शक्तिशाली कार्यक्षमता

यह कंट्रोल पैनल फायर अलार्म और गैस बुझाने के नियंत्रण को एक इकाई में एकीकृत करता है, जिससे अतिरिक्त गैस बुझाने वाले नियंत्रकों की आवश्यकता समाप्त हो जाती है, जिससे सिस्टम की लागत और स्थापना स्थान में काफी कमी आती है। यह 4 स्वतंत्र फायर जोन के लिए गैस बुझाने के नियंत्रण का समर्थन करता है, जिसमें विलंब स्टार्ट, आपातकालीन स्टार्ट/स्टॉप, साउंडर स्ट्रोब सक्रियण और डिस्चार्ज फीडबैक कार्य सक्षम होते हैं। इसमें 255 एड्रेसेबल पॉइंट तक के साथ 1 फायर अलार्म लूप भी है, जो मध्यम से बड़े भवनों की अग्नि सुरक्षा आवश्यकताओं को पूरा करता है।

2. मॉड्यूलर डिजाइन लचीला कॉन्फ़िगरेशन

मॉड्यूलर प्लग-इन संरचना को अपनाते हुए, पैनल मुख्य नियंत्रण अनुभाग, लूप अनुभाग, समर्पित लाइन अनुभाग, गैस बुझाने के नियंत्रण अनुभाग और बिजली की आपूर्ति से बना है। मॉड्यूल को परियोजना की आवश्यकताओं के अनुसार लचीले ढंग से कॉन्फ़िगर किया जा सकता है। बाद के विस्तार या रखरखाव के लिए केवल संबंधित मॉड्यूल को प्लग इन या अनप्लग करने की आवश्यकता होती है, पूरे यूनिट को बदलने की आवश्यकता नहीं होती है, जिससे अपग्रेड लागत में काफी कमी आती है। इसे ओपन सर्किट और शॉर्ट सर्किट डिटेक्शन के साथ 6 तीन-तार समर्पित नियंत्रण बिंदुओं तक कॉन्फ़िगर किया जा सकता है, जो फायर पंप और स्मोक एग्जॉस्ट फैन जैसे महत्वपूर्ण उपकरणों के विश्वसनीय नियंत्रण को सुनिश्चित करता है।

3. रंगीन चीनी डिस्प्ले सहज संचालन

480×272 रिज़ॉल्यूशन वाले 4-इंच रंगीन चीनी अक्षर एलसीडी डिस्प्ले से लैस, जो स्पष्ट और सहज डिस्प्ले प्रदान करता है। पूर्ण चीनी मेनू इंटरफ़ेस जटिल कमांड को याद किए बिना सरल बटन प्रेस के माध्यम से आसान संचालन की अनुमति देता है। अंतर्निहित माइक्रो प्रिंटर चीनी में सभी अलार्म, दोष और संचालन जानकारी प्रिंट कर सकता है, जिससे ड्यूटी रिकॉर्ड और घटना ट्रेसिंग की सुविधा मिलती है।

4. गैर-ध्रुवीकृत दो-बस आसान स्थापना

फील्ड डिवाइस कनेक्शन के लिए गैर-ध्रुवीकृत दो-बस तकनीक का उपयोग करते हुए, आपातकालीन स्टार्ट/स्टॉप बटन, गैस डिस्चार्ज इंडिकेटर, साउंडर स्ट्रोब और मैनुअल/ऑटो स्विच मॉड्यूल को आसानी से जोड़ा जा सकता है। वायरिंग के लिए ध्रुवीयता भेद की आवश्यकता नहीं होती है, जिससे स्थापना की कठिनाई और श्रम लागत में काफी कमी आती है। संचार दूरी 1000 मीटर तक पहुंच सकती है, जो बड़े भवन कवरेज का समर्थन करती है और रिले उपकरणों की आवश्यकता को कम करती है।

5. एकाधिक सुरक्षा सुरक्षित और विश्वसनीय

लूप मजबूत एंटी-इंटरफेरेंस प्रदर्शन के साथ अलगाव डिजाइन को अपनाता है, जो सिस्टम की स्थिरता और विश्वसनीयता सुनिश्चित करता है। इसमें स्वचालित मुख्य/स्टैंडबाय पावर स्विचिंग है। मुख्य पावर एसी220V है, और स्टैंडबाय पावर 12V/12AH सील लीड-एसिड बैटरी ×2 का उपयोग करती है। जब मुख्य पावर विफल हो जाती है, तो यह स्वचालित रूप से स्टैंडबाय पावर पर स्विच हो जाती है, जिससे सिस्टम का निरंतर संचालन सुनिश्चित होता है। व्यापक दोष पहचान में मुख्य पावर फॉल्ट, स्टैंडबाय पावर फॉल्ट, बस फॉल्ट और डिवाइस फॉल्ट शामिल हैं, जो असामान्यताओं की तुरंत पहचान और संकेत देते हैं।

6. नेटवर्किंग फ़ंक्शन केंद्रीकृत निगरानी

कैन बस के माध्यम से, यह फायर अलार्म और गैस बुझाने के नियंत्रण प्रणाली बनाने के लिए जेबी-टीजी-टीसी5000, जेबी-एलटी-टीसी5200 और अन्य फायर अलार्म कंट्रोल पैनल के साथ नेटवर्क कर सकता है। आरएस485 इंटरफ़ेस फायर कंट्रोल रूम में ग्राफिक डिस्प्ले उपकरणों से जुड़ सकता है ताकि दूरस्थ केंद्रीकृत निगरानी की जा सके। यह स्लेव मोड संचालन का समर्थन करता है, जो बड़े भवन परिसरों में पदानुक्रमित फायर अलार्म नेटवर्क के निर्माण की सुविधा प्रदान करता है।

7. ऑन-साइट प्रोग्रामिंग अनुकूलन योग्य

व्यापक ऑन-साइट प्रोग्रामिंग क्षमता के साथ, कंट्रोल पैनल कीबोर्ड या कंप्यूटर से यूएसबी कनेक्शन के माध्यम से लिंकेज लॉजिक प्रोग्रामिंग और चीनी एनोटेशन इनपुट किया जा सकता है। यह मानक लिंकेज प्रोग्रामिंग और ऑफलाइन प्रोग्रामिंग दोनों विधियों का समर्थन करता है। लिंकेज फ़ार्मुलों में वाइल्डकार्ड, AND/OR लॉजिक, काउंटिंग कंडीशन और अन्य जटिल लॉजिकल संबंध शामिल हैं, जो विभिन्न भवनों की व्यक्तिगत लिंकेज आवश्यकताओं को पूरा करते हैं।

तकनीकी विनिर्देश

टर्मिनल ब्लॉक विवरण

गैस बुझाने वाले क्षेत्र का पता आवंटन

वाणिज्यिक अनुप्रयोग मूल्य

सिस्टम लागत कम करें: एकीकृत अलार्म और गैस बुझाने का डिजाइन अतिरिक्त गैस बुझाने वाले नियंत्रकों की आवश्यकता को समाप्त करता है, जिससे उपकरण खरीद लागत और स्थापना स्थान की बचत होती है।

स्थापना दक्षता में सुधार करें: गैर-ध्रुवीकृत दो-बस तकनीक वायरिंग प्रक्रियाओं को सरल बनाती है, जिससे स्थापना की कठिनाई और श्रम लागत में काफी कमी आती है, परियोजना चक्र छोटा होता है।

महत्वपूर्ण क्षेत्रों में सुरक्षा सुनिश्चित करें: 4-जोन गैस बुझाने का नियंत्रण कार्य डेटा केंद्रों, अभिलेखागार, सटीक उपकरण कक्षों और गैस बुझाने की आवश्यकता वाले अन्य स्थानों के लिए उपयुक्त है, जो सटीक और विश्वसनीय अग्नि दमन नियंत्रण प्रदान करता है।

सुविधाजनक प्रबंधन: सहज संचालन के लिए बड़ी स्क्रीन चीनी डिस्प्ले; वास्तविक समय रिकॉर्डिंग के लिए अंतर्निहित प्रिंटर, ड्यूटी प्रबंधन की सुविधा; बहु-स्तरीय संचालन प्राधिकरण अनधिकृत संचालन को रोकता है।

लचीला विस्तार: मॉड्यूलर डिजाइन बाद के विस्तार का समर्थन करता है; नेटवर्किंग फ़ंक्शन पदानुक्रमित अग्नि सुरक्षा नेटवर्क को सक्षम करता है, जो चरणबद्ध विकास और कार्यात्मक उन्नयन आवश्यकताओं को पूरा करता है।

स्थापना और उपयोग निर्देश

1. स्थापना की शर्तें: संचालन तापमान 0°C से +40°C, सापेक्ष आर्द्रता ≤95% गैर-संक्षेपण, केवल इनडोर उपयोग

2. स्थापना विधि: वॉल-माउंटेड, आयाम 385mm×134mm×510mm

3. वायरिंग आवश्यकताएँ:

   • बस: ≥1.0mm² आरवीएस ट्विस्टेड पेयर, प्रतिरोध ≤20Ω

   • पावर लाइन: ≥2.5mm² आरवी तार

   • समर्पित नियंत्रण रेखा: ≥1.0mm² आरवी तार

   • ग्राउंडिंग तार: 4.0mm² तांबे का तार, ग्राउंडिंग प्रतिरोध <4Ω

4. कमीशनिंग नोट्स: गैस बुझाने के कार्यों को कमीशन करते समय, आकस्मिक निर्वहन को रोकने के लिए सभी सोलनॉइड वाल्व कनेक्शन को डिस्कनेक्ट करें या कमीशनिंग मोड पर कार्य मोड सेट करें

5. संचालन स्तर: स्तर 1 (बुनियादी संचालन), स्तर 2 (उपयोगकर्ता सेटिंग्स), स्तर 3 (सिस्टम सेटिंग्स), 30 सेकंड के संचालन के बाद स्वचालित रूप से बाहर निकल जाता है

सावधानियां

• यह कंट्रोल पैनल केवल इनडोर उपयोग के लिए है; आर्द्र, उच्च तापमान, धूल भरे या संक्षारक वातावरण में स्थापित न करें

• गैस बुझाने वाले भागों को कमीशन या बनाए रखते समय, सोलनॉइड वाल्व कनेक्शन को डिस्कनेक्ट करें या कमीशनिंग मोड पर सेट करें

• सोलनॉइड वाल्व कॉइल को जोड़ने से पहले सुरक्षा की जांच के लिए हमेशा मल्टीमीटर का उपयोग करें

• सुरक्षा सुनिश्चित करने के लिए नियंत्रक को ठीक से ग्राउंड किया जाना चाहिए

• रखरखाव और मरम्मत केवल योग्य तकनीशियनों द्वारा की जानी चाहिए

• अलार्म की स्थिति में, पहले "साइलेंस" बटन दबाएं, आग की स्थिति की पुष्टि करें, फिर तदनुसार संभालें
