कैबिनेट प्रकार ज्वलनशील और विस्फोटक अवसरों के लिए केन्द्रापसारक आग धुआं निकास प्रशंसक

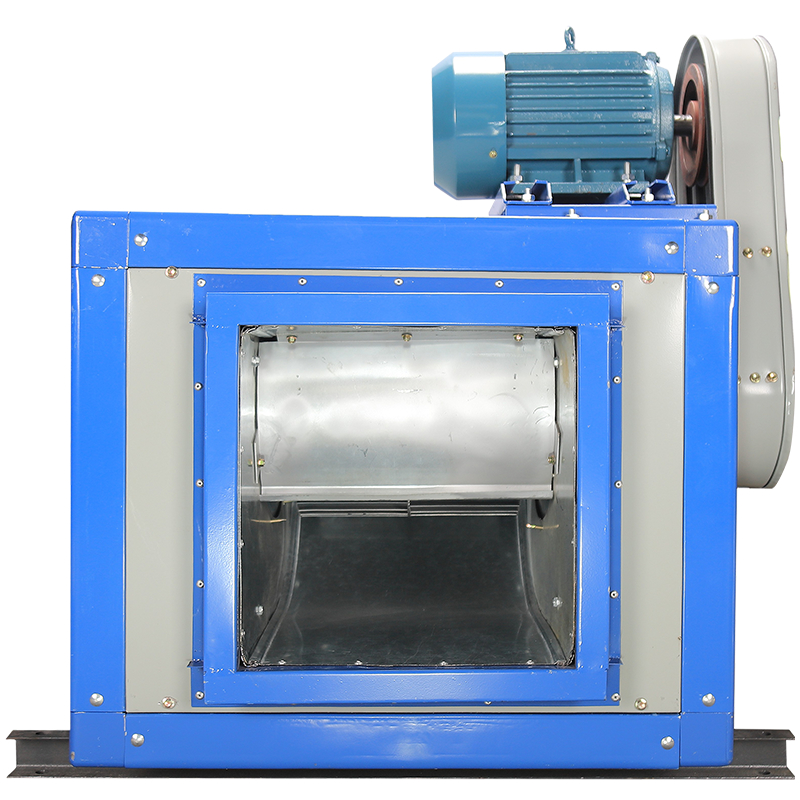

HTFC-ABC सेंट्रीफ्यूगल फायर स्मोक एग्जॉस्ट फैन

उत्पाद परिचय:
  कैबिनेट-प्रकार के फायर स्मोक एग्जॉस्ट फैन कम शोर स्तर के साथ आग से सुरक्षा और वेंटिलेशन कार्यों को जोड़ते हैं, जो उन्हें एक बहुमुखी, कुशल और कम शोर वाला उत्पाद बनाते हैं। वे कम शोर, उत्कृष्ट उच्च तापमान प्रतिरोध, एक उपन्यास और कॉम्पैक्ट संरचना, कम कंपन, हल्के वजन और आसान स्थापना और रखरखाव सहित कई महत्वपूर्ण लाभ प्रदान करते हैं। श्रृंखला तीन प्रकार की है: ए, बी और सी। टाइप ए में एक बाहरी मोटर है; टाइप बी में एक आंतरिक मोटर है; और टाइप सी में एक साइड या रियर मोटर प्लेसमेंट है। अनुरोध पर अनुकूलन उपलब्ध है।

उत्पाद संरचना:
मानक विन्यास:फैन हाउसिंग (आवास, डस्ट कलेक्टर, ब्रैकेट), मोटर (मोटर समायोजन गाइड), मफलर हाउसिंग, मुख्य शाफ्ट, एयर इनलेट और आउटलेट फ्लैंज, बेयरिंग (कवर के साथ), पुली, बेल्ट, बेल्ट कवर (केवल ए मॉडल), और इम्पेलर।

विकल्प और सहायक उपकरण: कंपन अवमंदन उपकरण, काउंटर फ्लैंज, नियंत्रण कैबिनेट, फिल्टर, मफलर, मोटर रेन कवर (केवल ए मॉडल)।

संरचनात्मक विशेषताएं:
आवरण: उच्च गुणवत्ता वाली स्टील प्लेटों की एक एकल, वेल्डेड संरचना से निर्मित, इकाई एक कॉम्पैक्ट और सौंदर्यपूर्ण रूप से मनभावन डिजाइन प्रदान करती है। आवास एक फ्रेम और पैनल से बना है। पैनल दबाए गए और मुड़े हुए उच्च गुणवत्ता वाले स्टील प्लेटों से बने होते हैं और एक समग्र पैनल से भी बनाए जा सकते हैं। आंतरिक भाग उच्च तापमान वाले वातावरण में संघनन को रोकने और शोर और कंपन को कम करने के लिए उच्च गुणवत्ता वाले माइक्रोफाइबर के साथ इंटरलेयर्ड है।

शुद्ध तांबे की मोटर:यह मोटर लंबे जीवन और कम बिजली की खपत के लिए पूरी तरह से तांबे से बनी है। इसमें एक स्टार्ट कैपेसिटर और पावर कॉर्ड शामिल है और फैन ब्लेड को चलाने के लिए बेल्ट ड्राइव का उपयोग करता है। एक उच्च गुणवत्ता वाली, चीनी निर्मित चार-पोल मध्यम गति वाली मोटर का उपयोग किया जाता है (वैकल्पिक विकल्प अनुरोध पर उपलब्ध हैं)।

मल्टी-ब्लेड इम्पेलर: ब्लेड स्टील प्लेट से स्टैम्प किए जाते हैं और एक गोलाकार डिजाइन की सुविधा देते हैं, जो उच्च शक्ति और विरूपण के प्रतिरोध को सुनिश्चित करता है। इम्पेलर उत्कृष्ट वायुगतिकीय प्रदर्शन, कम शोर और सुचारू संचालन सुनिश्चित करने के लिए कठोर गतिशील और स्थिर संतुलन से गुजरता है।

ऑपरेटिंग स्थितियाँ:
ऑपरेटिंग तापमान: -20°C से +40°C (निरंतर संचालन संभव);
उच्च तापमान प्रतिरोध: 100°C (20 घंटे तक निरंतर संचालन), 280°C (40 मिनट तक निरंतर संचालन);
नमी:<90%;
वायु की स्थिति: संक्षारक गैसों से मुक्त, चिपचिपे पदार्थों से मुक्त, और धूल और कठोर कण पदार्थ सांद्रता 150mg/m2 से अधिक नहीं है।
बिजली की आपूर्ति: थ्री-फेज, 380V/50Hz (अनुकूलन योग्य)।

ज्वलनशील और विस्फोटक वातावरण में उपयोग के लिए उपयोगकर्ता की आवश्यकताओं को पूरा करने के लिए विस्फोट-प्रूफ और लौ-मंदक पंखे बनाए जा सकते हैं।

लागू अनुप्रयोग:
जिमनासिया, प्रदर्शनी केंद्र, होटल, कार्यालय भवन, थिएटर, रेस्तरां, ऑडिटोरियम, सिनेमा, बेसमेंट, शॉपिंग मॉल, अस्पताल, उच्च अंत आवासीय भवन, औद्योगिक और खनन उद्यम, आदि।

उत्पाद पैरामीटर तालिका:

HTFC-A HTFC-B HTFC-C

HTFC-ABC कैबिनेट सेंट्रीफ्यूगल फायर स्मोक एग्जॉस्ट फैन मॉडल (NO) पावर (KW) स्पीड (r/min) Fकम (m/h) प्रेशर (Pa) शोर dB(A)   HTFC-9 0.55 900 2581-3703 195-174 ≤58   0.75 1000 2540-4233 255-273 ≤62   1.1 1100 2876-4753 306-316 ≤63   1.5 1200 3126-5049 367-372 ≤66   HTFC-10 0.55 800 2484-3703 199-212 ≤62   0.75 900 2718-4113 255-270 ≤64   1.1 1000 3040-4692 300-332 ≤66   1.5 1100 3437-5 528 384-393 ≤68   2.2 1200 3582-5877 431-454 ≤70   HTFC-12 0.75 700 3599-5710 243-249 ≤59   1.1 800 4102-6355 308-318 ≤61   1.5 900 4877-7176 386-394 ≤65   2.2 1000 5123-7939 473-479 ≤67   3 1100 5674-8818 571-578 ≤69   HTFC-15 1.5 700 6179-9698 352-364 ≤61   2.2 800 6953-11164 457-479 ≤64   3 850 7293-11810 510-532 ≤65   4 900 7645-12337 569-595 ≤67   5.5 1000 8466-14156 701-734 ≤70   HTFC-18 2.2 600 8288-12595 352-357 ≤60   3 700 9170-15329 463-474 ≤62   4 750 10319-16325 532-549 ≤64   5.5 800 11176-17557 601-617 ≤65   7.5 900 12208-19434 753-768 ≤74   HTFC-20 3 550 10660-16150 329-378 ≤60   4 600 11739-17557 390-449 ≤62   5.5 650 12607-19084 457-522 ≤64   7.5 700 13533-20454 529-606 ≤66   11 800 15399-24114 680-778 ≤69   HTFC-22 4 550 13311-20255 362-402 ≤60   5.5 600 14964-22894 405-476 ≤62   7.5 650 6009-23774 482-552 ≤65   11 700 17205-25756 563-645 ≤66   15 800 20032-29932 733-827 ≤69   HTFC-25 5.5 500 20055-29932 381-413 ≤67   7.5 550 21968-32736 456-495 ≤67   11 600 23960-35270 531-589 ≤70   15 650 26084-38823 632-682 ≤73   18.5 700 28161-42190 713-785     HTFC-28 7.5 450 25369-35270 390-413 ≤65   11 500 27716-39879 472-509 ≤68   15 550 31199-43481 562-606 ≤70   18.5 600 33604-47610 665-726 ≤72   22 650 36607-51457 782-854 ≤75   HTEC-30 11 400 28172-41700 368-390 ≤76   15 450 31551-45838 458-492 ≤79   18.5 500 35903-51762 568-601 ≤81   22 550 36665-56360 675-720 ≤84   30 600 40900-63315 805-854 ≤86   HTFC-33 15 400 40783-61087 425 -462     18.5 450 44923-68852 536-577 ≤81   22 500 49638-76549 657-708 ≤83   30 550 54659-84406 792-852 ≤85   37 600 60641-91866 929-1004 ≤88   HTFC-36 18.5 400 45127-69056 436-486     22 450 64505-77309 553--622 ≤83   30 500 1023-87294 670-742 ≤84   37 550 77707-110827 789-898 ≤86   45 600 111947-120452 940-1073 ≤88

पैकिंग और शिपिंग:
उत्पाद पैकेजिंग:

  यह स्मोक एक्सट्रैक्ट फैन्स उत्पाद को आपके लिए सुरक्षित डिलीवरी सुनिश्चित करने के लिए सावधानीपूर्वक पैक किया गया है। प्रत्येक पंखे को सुरक्षात्मक सामग्री में सुरक्षित रूप से लपेटा जाता है और शिपिंग के दौरान किसी भी नुकसान को रोकने के लिए एक मजबूत कार्डबोर्ड बॉक्स में रखा जाता है।

शिपिंग:

  हम अपने स्मोक एक्सट्रैक्ट फैन्स के सभी ऑर्डर के लिए तेज़ और विश्वसनीय शिपिंग प्रदान करते हैं। एक बार आपका ऑर्डर कन्फर्म हो जाने के बाद, हमारी टीम इसे तुरंत प्रोसेस कर देगी और समय पर आपको भेज देगी। आपको एक ट्रैकिंग नंबर प्राप्त होगा ताकि आप अपने पैकेज की डिलीवरी स्थिति की निगरानी कर सकें।

अक्सर पूछे जाने वाले प्रश्न:

प्र: क्या आपके पास अन्य प्रकार के पंखे हैं?
A: हमारे पास आग से सुरक्षा उत्पादों के लिए पंखों की एक पूरी श्रृंखला है, जिसमें अक्षीय प्रवाह, विकर्ण प्रवाह और सेंट्रीफ्यूगल पंखे शामिल हैं।

प्र: क्या आप मेरे कारखाने के लिए एक संपूर्ण वेंटिलेशन सिस्टम डिजाइन कर सकते हैं?
A: हाँ, आप कारखाने का आकार और क्षेत्र प्रदान करते हैं, और हमारे पास आपको उत्कृष्ट सलाह प्रदान करने के लिए पेशेवर डिजाइनर होंगे।

प्र: क्या आप OEM कर सकते हैं और अपना ब्रांड बना सकते हैं?
A: हाँ, हम OEM और ODM सेवाएँ प्रदान कर सकते हैं, और आप उत्पाद पर अपना ब्रांड भी बना सकते हैं।

प्र: हम गुणवत्ता की गारंटी कैसे दे सकते हैं?
A: हमेशा बड़े पैमाने पर उत्पादन से पहले एक पूर्व-उत्पादन नमूना; शिपमेंट से पहले हमेशा अंतिम निरीक्षण;

प्र: क्या आप विशिष्ट उपस्थिति, ब्लेड और स्प्रे पेंट वाले पंखे बना सकते हैं?
A: हाँ, हम एक निर्माता और एक ट्रेडिंग कंपनी दोनों हैं। हमारे पास अपना कारखाना है और आपके परामर्श का स्वागत है।
