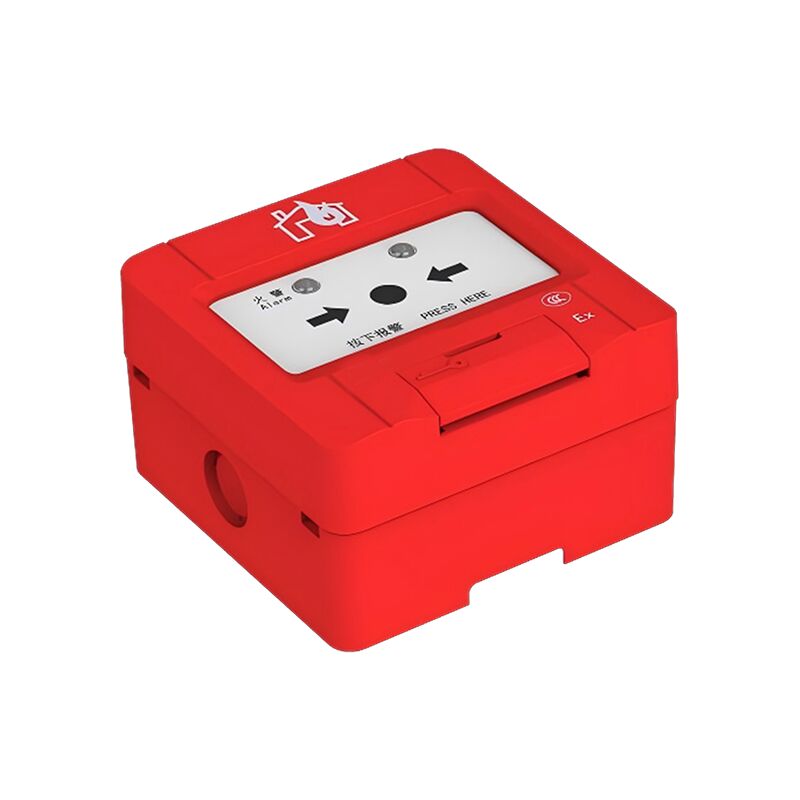

खतरनाक क्षेत्र के उपयोग के लिए विस्फोट-रोधी मैनुअल फायर अलार्म बटन

उत्पाद का अवलोकन

यहधमाका-प्रूफ मैन्युअल फायर कॉल पॉइंटहैमैनुअल अलार्म स्टेशनविशेष रूप से ज्वलनशील गैसों के साथ खतरनाक क्षेत्रों के लिए बनाया गया है।अग्नि अलार्म नियंत्रण कक्षउत्पाद में Ex ib IIC T6 Gb मार्किंग के साथ आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ डिजाइन अपनाया गया है, जो कि IIA, IIB, IIC वर्ग T1-T6 ज्वलनशील गैसों वाले जोन 1 और जोन 2 खतरनाक क्षेत्रों के लिए उपयुक्त है।एक माइक्रोप्रोसेसर और गैर-ध्रुवीकृत दो-बस प्रौद्योगिकी के साथ निर्मित, ट्रांसमिशन दूरी 1000 मीटर तक पहुंच सकती है। यह नियंत्रकों के साथ निर्बाध रूप से जुड़ सकता है, रासायनिक संयंत्रों, पेट्रोलियम सुविधाओं के लिए विश्वसनीय मैनुअल अग्नि अलार्म कार्यक्षमता प्रदान करता है,गैस स्टेशन, और इसी तरह के स्थान।

लागू स्थान

इस उत्पाद का व्यापक रूप से निम्नलिखित वाणिज्यिक और औद्योगिक परिसरों में उपयोग किया जाता हैः

• पेट्रोकेमिकल उद्योग: रिफाइनरी, रासायनिक संयंत्र, तेल भंडार, गैस स्टेशन, तेल भरने के स्टेशन

• गैस सुविधाएँ: प्राकृतिक गैस स्टेशन, एलपीजी स्टेशन, गैस दबाव विनियमन स्टेशन

• औद्योगिक संयंत्र: स्प्रे पेंटिंग वर्कशॉप, प्रिंटिंग वर्कशॉप, लिथियम बैटरी उत्पादन वर्कशॉप

• खतरनाक सामग्री के भंडार: रासायनिक गोदाम, ज्वलनशील सामग्री भंडारण क्षेत्र

• प्रयोगशालाएँ: रासायनिक प्रयोगशालाएं, अनुसंधान संस्थानों में खतरनाक सामग्री भंडारण क्षेत्र

• वाणिज्यिक सहायता क्षेत्र: भूमिगत पार्किंग स्थल, बॉयलर कक्ष, विद्युत कक्ष ज्वलनशील गैस जोखिम के साथ



  मुख्य लाभ

  1. आंतरिक रूप से सुरक्षित विस्फोट-सबूत प्रमाणित

  उत्पाद ने राष्ट्रीय केंद्र द्वारा विस्फोट-प्रूफ इलेक्ट्रिकल उत्पादों की गुणवत्ता पर्यवेक्षण और परीक्षण (सीक्यूएसटी) के लिए सख्त निरीक्षण पारित किया है, जिसमें एक्स आईबी आईआईसी टी 6 जीबी अंकन है,IIA युक्त विस्फोटक वातावरण के लिए उपयुक्त, IIB, IIC वर्ग T1-T6 ज्वलनशील गैसें. आंतरिक रूप से सुरक्षित डिजाइन एक सुरक्षा बाधा के साथ कनेक्शन की आवश्यकता है, यह सुनिश्चित करने के लिए कि खतरनाक क्षेत्रों में विफलता के मामले में भी,यह विस्फोटक गैसों को प्रज्वलित करने के लिए पर्याप्त चिंगारी या उच्च तापमान उत्पन्न नहीं करेगा, पेट्रोकेमिकल सुविधाओं जैसे उच्च जोखिम वाले स्थानों के लिए विश्वसनीय सुरक्षा आश्वासन प्रदान करता है।

  2. माइक्रोप्रोसेसर नियंत्रण स्थिर प्रदर्शन

  उच्च प्रदर्शन माइक्रोप्रोसेसर और एसएमटी सतह माउंट तकनीक के साथ निर्मित, घटकों में अच्छी स्थिरता और उच्च विश्वसनीयता है।बुद्धिमान एल्गोरिदम बटन सक्रियण स्थिति को सटीक रूप से पहचानते हैं, झूठे अलार्म से बचने के लिए। इलेक्ट्रॉनिक एड्रेसिंग एक समर्पित एन्कोडर के साथ साइट पर प्रोग्रामिंग की अनुमति देता है, जिसमें 1-200 बिंदुओं की एड्रेसिंग रेंज है,इंजीनियरिंग में कमीशन और बाद में रखरखाव की सुविधा.

  3गैर-ध्रुवीकृत दो-बस लंबी दूरी की संचार

  गैर ध्रुवीकृत दो-बस तकनीक को अपनाने, स्टैंडबाय वर्तमान ≤0.3mA और अलार्म वर्तमान ≤1mA है, जो बेहद कम बिजली की खपत प्राप्त करता है। संचार दूरी 1000 मीटर तक पहुंच सकती है,बड़े औद्योगिक क्षेत्रों के कवरेज का समर्थन करनागैर-ध्रुवीकृत बस डिजाइन वायरिंग के दौरान ध्रुवीयता भेद की आवश्यकता को समाप्त करता है, स्थापना कठिनाई और श्रम लागत को काफी कम करता है।

  4प्लग-इन संरचना आसान रखरखाव

  बटन शरीर एक प्लग-इन संरचना डिजाइन को अपनाता है। स्थापना के दौरान, बस कोडित शरीर को आधार में डालें और स्व-टैपिंग शिकंजा के साथ सुरक्षित करें।असेंबलिंग और रखरखाव समान रूप से सरल और त्वरित हैंऑपरेशन पैनल को दबाए जाने के बाद एक विशेष कुंजी के साथ रीसेट किया जाना चाहिए, जिससे अनधिकृत संचालन को रोका जा सके और सिस्टम प्रबंधन सुरक्षा सुनिश्चित हो सके।

  5. स्पष्ट संकेत आसान स्थिति की मान्यता

  पैनल में एक लाल अग्नि अलार्म संकेत प्रकाश है जो सामान्य निगरानी स्थिति में क्षणिक रूप से चमकता है और सक्रिय होने पर स्थिर लाल हो जाता है। स्थिति प्रदर्शन स्पष्ट और सहज है।कम रोशनी वाले औद्योगिक वातावरण में भी, बटन की कार्य स्थिति और अलार्म स्थिति को आसानी से पहचाना जा सकता है।

  ---

  विस्फोट-प्रूफ सुरक्षा निर्देश

  यह उत्पाद एक आंतरिक रूप से सुरक्षित विस्फोट प्रतिरोधी उपकरण है। उपयोग के दौरान निम्नलिखित आवश्यकताओं का सख्ती से पालन किया जाना चाहिए:

  • एक सुरक्षा बाधा के साथ इस्तेमाल किया जाना चाहिए जो विस्फोट-सबूत प्रमाण पत्र प्राप्त किया है

  • सुरक्षा बाधा इनपुट के सकारात्मक और नकारात्मक टर्मिनलों को उलट नहीं किया जाना चाहिए

  • जब एक ही सर्किट में कई सुरक्षा बाधाओं का उपयोग किया जाता है, तो उन्हें इनपुट अंत में समानांतर में जोड़ा जाना चाहिए; कैस्केड कनेक्शन निषिद्ध है

  • विस्फोटक वातावरण में कभी भी उपकरण के आवास को सूखे कपड़े से न पोंछें

  • साफ करने के लिए, गैस रिसाव के बिना एक अच्छी तरह से हवादार क्षेत्र में प्रदर्शन, और एक घुमावदार नम कपड़े के साथ पोंछना

  • यह उत्पाद एक बार उपयोग के लिए उपकरण है; एक बार क्षतिग्रस्त होने के बाद, यह मरम्मत नहीं किया जा सकता है

  ---

  तकनीकी विनिर्देश







  पैरामीटर	विनिर्देश
  ऑपरेटिंग वोल्टेज	DC 18-28V (सुरक्षा बाधा के माध्यम से)
  स्टैंडबाय करंट	≤0.3mA (24V)
  अलार्म करंट	≤1mA (24V)
  विस्फोट-प्रूफ मार्किंग	Ex ib IIC T6 जीबी
  संबोधित करने की विधि	इलेक्ट्रॉनिक एन्कोडर
  पता लगाने की सीमा	1-200
  सूचक प्रकाश	स्टैंडबाय: क्षणिक फ्लैशिंग; अलार्मः स्थिर लाल
  वायरिंग विधि	दो-बस, ध्रुवीकृत नहीं
  संचरण दूरी	≤1000m (चालक का क्रॉस सेक्शन ≥1.0mm2)
  ऑपरेटिंग तापमान	-10°C से +55°C
  भंडारण तापमान	-30°C से +75°C
  सापेक्ष आर्द्रता	≤95% (40±2°C)
  आयाम	90 मिमी × 90 मिमी × 52 मिमी
  वजन	170 ग्राम
  घुड़सवार छेद की दूरी	60 मिमी (50 मिमी के साथ संगत)
  अनुशंसित तार	आरवीएस 2×1.5 मिमी2 घुमावदार जोड़ी

  ---

  वाणिज्यिक अनुप्रयोग मूल्य

  उच्च जोखिम वाले स्थानों में सुरक्षा सुनिश्चित करें: आंतरिक रूप से सुरक्षित विस्फोट-प्रूफ डिजाइन पेट्रोकेमिकल और गैस सुविधाओं जैसे खतरनाक क्षेत्रों के लिए अग्नि सुरक्षा आवश्यकताओं को पूरा करता है, जिससे विस्फोट जोखिमों को प्रभावी ढंग से रोका जा सकता है।

  झूठे अलार्म के नुकसान को कम करें: माइक्रोप्रोसेसर बुद्धिमान पहचान सटीक रूप से बटन सक्रियण की पहचान करता है, गलत अलार्म के कारण उत्पादन में व्यवधान और अनावश्यक निकासी को कम करता है।

  निर्माण खर्चों में बचत: गैर-ध्रुवीकृत दो-बस डिजाइन वायरिंग प्रक्रियाओं को सरल बनाता है, केबल और श्रम लागत को बचाता है; लंबी दूरी की संचार क्षमता रिले उपकरण की आवश्यकता को कम करती है।

  कुशल प्रबंधन: विशेष कुंजी रीसेट अनधिकृत संचालन को रोकता है; प्लग-इन संरचना रखरखाव को आसान बनाती है; स्पष्ट संकेतक प्रकाश स्थिति परिचालन कठिनाई को कम करती है।

  ---

  स्थापना और उपयोग के निर्देश

  1. तारों की आवश्यकताएं: RVS 2×1.5mm2 घुमावदार जोड़ी का उपयोग करें, लूप प्रतिरोध ≤20Ω

  2. पता सेटिंग: स्थापना से पहले एक समर्पित एन्कोडर का उपयोग करके पता कोड (1-200) लिखें

  3. आधार स्थापना: एक पूर्व एम्बेडेड बॉक्स या विस्तार बोल्ट का उपयोग कर दीवार के लिए आधार को सुरक्षित करें, माउंटिंग छेद की दूरी 60 मिमी

  4. वायरिंग विधि: लूप बस L1 और L2 को टर्मिनल 1 और 2 से कनेक्ट करें, ध्रुवीयता की आवश्यकता नहीं है

  5. शरीर की स्थापना: वायरिंग निरीक्षण के बाद, कोडित बटन शरीर को आधार में डालें और स्व-टैपिंग शिकंजा के साथ सुरक्षित करें

  6. रीसेट ऑपरेशन: अलार्म के बाद, ऑपरेशन पैनल को विशेष कुंजी का उपयोग करके रीसेट किया जाना चाहिए

  ---

  सावधानियां

  • एक सुरक्षा बाधा के साथ इस्तेमाल किया जाना चाहिए; कभी भी सीधे नियंत्रक बस से कनेक्ट नहीं

  • सुरक्षा बाधा पैरामीटर मिलान Uo≤Ui, Io≤Ii, Po≤Pi सिद्धांतों का पालन करना चाहिए

  • विस्फोटक वातावरण में कभी भी उपकरण को अलग न करें और न ही पोंछें

  • यह उत्पाद एक बार उपयोग के लिए उपकरण है; एक बार क्षतिग्रस्त होने के बाद, यह मरम्मत नहीं किया जा सकता है

  • स्थापना GB3836.15-2010 नियमों के अनुरूप होना चाहिए और पेशेवरों द्वारा किया जाना चाहिए
